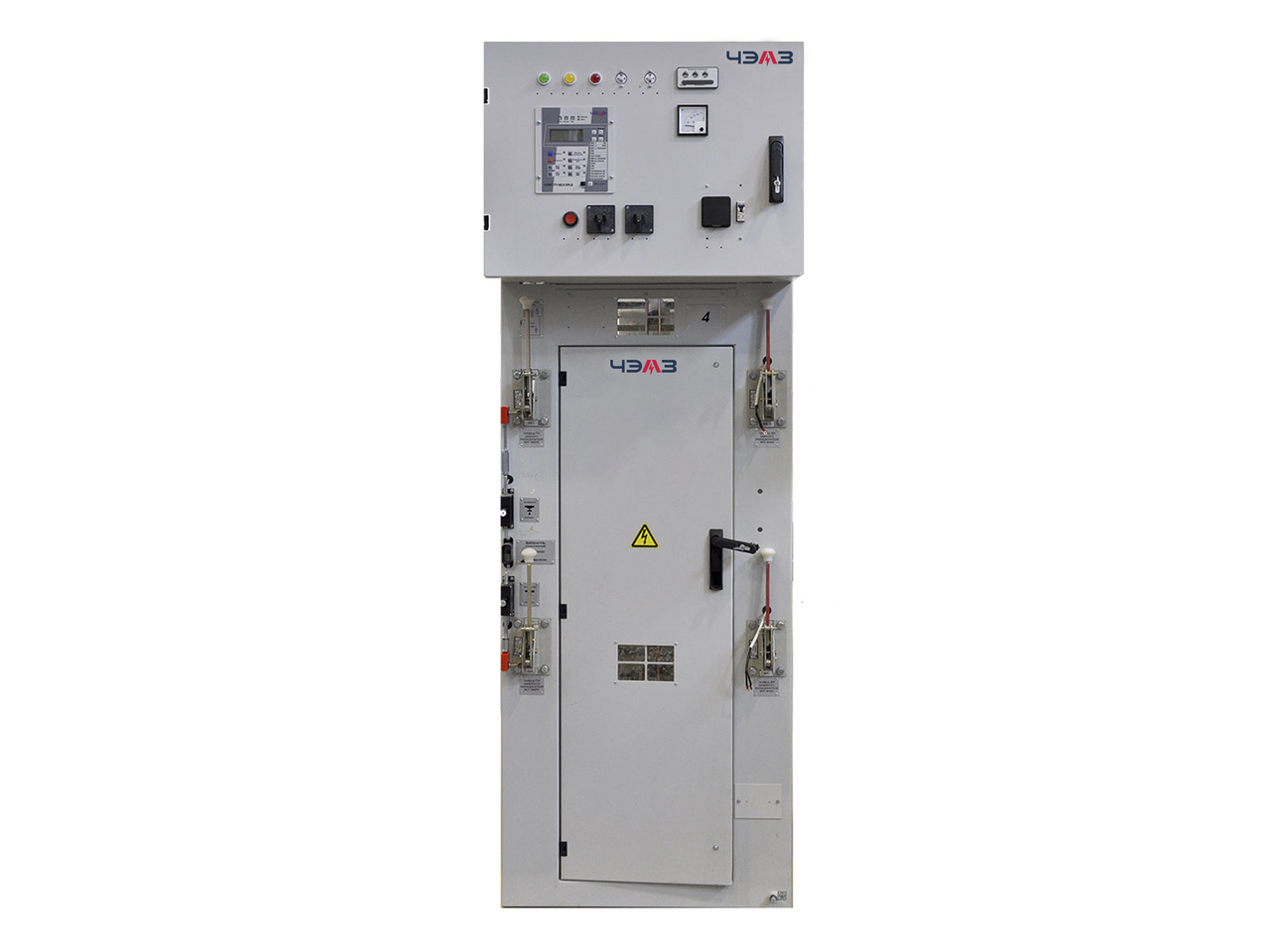

Камеры сборные одностороннего обслуживания серии КСО 202В, 202 ВМ

Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.

Камеры КСО изготавливаются для потребности экономики страны, применяются в качестве распределительных устройств (РУ), в том числе блочно-модульном исполнении (ЗРУ) напряжением 6 - 10 кВ, служащие для приема и распределения электроэнергии электрических сетей промышленности, сельского хозяйства, электрических станций и подстанций электрификации железнодорожного транспорта. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Камеры КСО могут применяться в качестве устройства высшего напряжения (УВН) для комплектных трансформаторных подстанций серии КТП-10/0,4 , БКТП-10/0,4 мощностью от 100 до 2500 кВА.

Климатическое исполнение У и Т, категория размещения 3 по ГОСТ 15150-69

Камеры КСО изготавливаются по техническим условиям БКЖИ.674791.005ТУ.

информация
документация
опросный лист
сертификаты

Структура условного обзначения

КСО-202В-<A>-<B> <C>

К - Камера
С - Сборная
О - Одностороннего обслуживания
202 - Серия и год разработки
В - Отличительный индекс производителя ЗАО «ЧЭАЗ»
<A> - Обозначение конструктивного исполнения схемы главных цепей
<B> - Номинальный ток
<C> - Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Пример условного обозначения камеры КСО-202В на номинальный ток 630 А по схеме главных цепей 8ВВ климатического исполнения У3:

«Камера КСО 202В-08ВВ-630 У3 БКЖИ.674791.005ТУ».

КСО-202ВМ-<A>-<B> <C>

К - Камера
С - Сборная
О - Одностороннего обслуживания
202 - Серия и год разработки
В - Отличительный индекс производителя ЗАО «ЧЭАЗ»
М - Малогабаритный вариант
<A> - Обозначение конструктивного исполнения схемы главных цепей
<B> - Номинальный ток
<C> - Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Пример условного обозначения камеры КСО-202ВМ на номинальный ток 630 А по схеме главных цепей 8ВВ климатического исполнения У3:

«Камера КСО 202ВМ-08ВВ-630 У3 БКЖИ.674791.005ТУ».

Отличительные особенности

  • компактность (ширина по фронту 750 мм, глубина 1100 мм);
  • разделение камеры на отсеки: высоковольтный, релейный, кабельный;
  • наличие различных блокировок для защиты от ошибочных операций при обслуживании и ремонте;
  • удобство и простота обслуживания;
  • наличие полного комплекта схем главных цепей и цепей вторичной коммутации, удовлетворяющих требованиям заказчика;
  • использование по требованию заказчика коммутационных аппаратов и устройств РЗА (в т.ч. микропроцессорных) российских или зарубежных производителей;
  • замена и стыковка без дополнительной адаптации с камерами КСО серий:2УМ, 272, 285, 292, 298, 2000 и др.;
  • применение при изготовлении современных технологий (резка, изгиб и перфорация металла на автоматизированных комплексах FINN-POWER, порошковая окраска).

Основные параметры

Наименование параметра Значение параметра камер
КСО-202В КСО-202ВМ
Номинальное напряжение (линейное), кВ 6; 10
Номинальное рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей, А 630; 1000; 1600 630; 1000
Номинальный ток отключения, кА 12,5; 20
Ток термической стойкости (трехсекундный ток), кА 20
Ток электродинамической стойкости, кА 51
Номинальный ток трансформаторов тока, А 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000
Номинальный ток сборных шин, А 630; 1000; 1600 630; 1000
Номинальный ток шинных мостов, А 630; 1000; 1600 630; 1000
Номинальная мощность трансформаторов собственных нужд встраиваемых в шкаф КСО, кВА 1,25; 25;40 1,25; 25;40
Номинальное напряжение вспомогательных цепей, В:
- цепи защиты, управления и сигнализации постоянного и переменного тока, В
- цепи трансформаторов напряжения, В
- цепи трансформаторов собственных нужд, В
Цепи освещения:
- внутри камеры КСО, В
- фасада камеры КСО, В

220
100
220; 380

12
12; 220

220
100
220; 380

12
12; 220

Ток плавкой вставки силового предохранителя, А 3,2; 5; 8; 10; 16; 20; 31,5 ÷ 160
Примечание - Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Номинальные значения климатических факторов – по ГОСТ 15150-69 и ГОСТ 15543.1-89

При этом:

  • значение температуры окружающего воздуха — от минус 45 до плюс 400С, для камер с выключателем «Эволис» от минус 25 до плюс 400С;
  • высота над уровнем моря — не более 1000 м;
  • окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию (атмосфера II – по ГОСТ15150-69).

Характеристики аппаратов устанавливаемых в КСО

Типы аппаратов КСО Iн, А Iном.от кА Iдин.ст кА(3сек) Iтерм.ст кА(3сек) Uпр. В Iэл.маг.вкл. А Iмаг.откл. А Нараб.
ВВ/TEL-10-20/_У2 до 1600 12,5 20 51 20 ~220 =220 5 10 5 10 100000
СМ/TEL-10-20/_У2 до 1000 12,5 20 51 20 ~220 =220 5 10 5 10 100000
Shell-10-31,5/_У2 до 2000 20 31,5 51 80 20 31,5 ~110/220 =110/220 5 10 5 10 30000
ВБСК- 10-20/_У2 630 1000 20 51 20 ~220 =110/220 16 1,5 50000
ВБМ-10 эл. маг. привод до 1600 20 51 20 ~220 =220 =110 35 (70) - 50000
ВБП-10 Пруж прив. до 1600 20 51 20 ~220 =220 =110 6; 3 3 2-вкл - 50000
ВБЭМ-10-20/_УХЛ2 1000 16(20) 31,5 51 80 20 31,5 ~220 =220 =110 35 35 70 2,0 3,0 1,5 25000
ВВУ-СЭЩ-10-31,5/_У2 до 1600 20 31,5 51 80 20 31,5 ~110/220 =110/220 30 (90) 1,0 (2,0) 50000
ВВМ-СЭЩ-10-20/_У2 630 1000 20 51 20 =110/220 ~120/230 5 10 5 10 50000
Evolis 630 1250 25 31,5 62,5 80 25 31,5 ~24/30 =48/60 110/130 220/250 - 0,6 3 25000
LF1 630 1250 25 31,5 64 81 25 31,5 ~48/110/220 =24/30/110/ 220 1,7 1,7 1 0,3 50000
Siemens 3АН-5 800 1250 32,8 40 - - ~220 =220 2,5 2,5 2,5 2,5 10000
VD4 630 1250 16; 20 25; 31,5 40, 50, 63, 80 16; 20 25; 31,5 =110/220 ~127/220 1,7 1,7 1 0,3 30000
КВТ-10-4/_У2, УХЛ5 400 4 - - ~220 =220 =110 5 5 10 5 5 10 750000
ВНА – 10-20 630 0,63 51 20 - - - 2000
ВНПз-М1-10/_-20з 630 0,63 51 20 =110/220 ~127/220 ~380 10 10 2000
ВР(ВРС)-10-31,5/ до 1600 20 31,5 51 80 20 31,5 =110/220 ~127/220 16/24/42 14/17/20 30000

Конструкция

Камера представляет собой металлоконструкцию, собранную из листовых гнутых профилей.

Внутри камеры размещена аппаратура главных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны камеры КСО. Реле защиты, управления, сигнализации, приборы учета и измерения расположены как с фасадной стороны, так и внутри камеры КСО.

Доступ в камеру КСО-202В обеспечивают две двери: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя - в зону кабельных присоединений, силового трансформатора или разъединителя. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. На камере имеются смотровые окна для обзора внутренней части камеры.

Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровыми окнами ограждения.

Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены.

В камерах с кабельными вводами предусмотрена возможность концевой разделки четырех трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2.

Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней части камер КСО серий 202В и в релейном отсеке для КСО-202ВМ. Кроме того, в коробе размещен выходной клеммник для выполнения межкамерных соединений вспомогательных цепей.

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

1. механические:

  • блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
  • блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
  • блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;

2. электрические:

  • блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
  • блокировка, не допускающая включение выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин.

Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей
в камерах КСО по заказу предусмотрена возможность установки блокировочных замков и конечных выключателей положения
заземляющего разъединителя (по заказу).

При двухрядном расположении камер в помещении распределительных устройств (РУ) на камерах устанавливаются шинные мосты, представляющие собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями.
