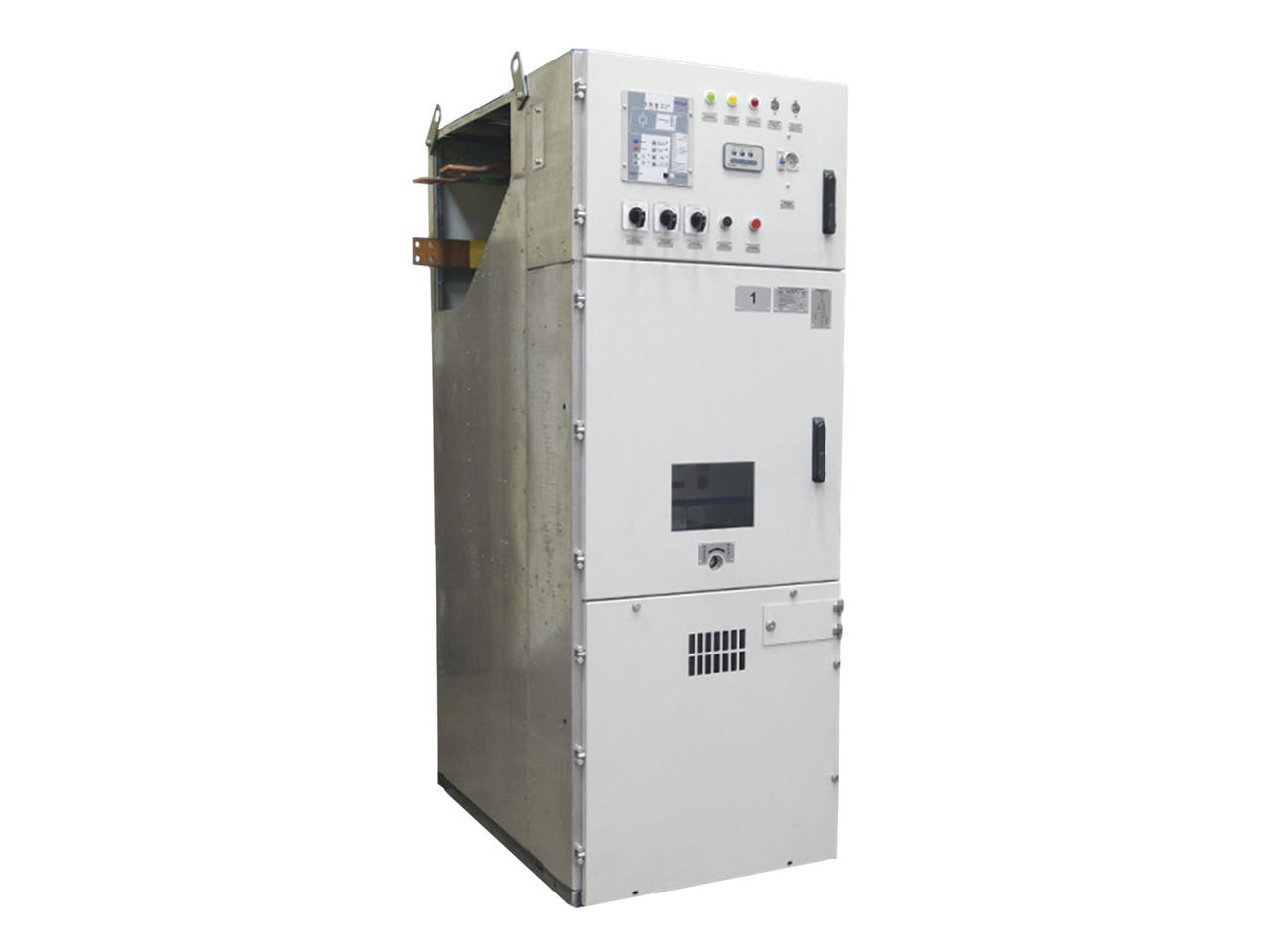

Камеры сборные одностороннего обслуживания серии КСО 207В

Камеры сборные одностороннего обслуживания серии КСО-207 В предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью и соответствуют техническим условиям БКЖИ.674712.002 ТУ.

Камеры КСО изготавливаются как для потребности экономики страны, так и на экспорт и применяются в качестве распределительных устройств (РУ), в том числе блочно-модульном исполнении (ЗРУ) напряжением 6 - 10 кВ, служащие для приема и распределения электроэнергии электрических сетей промышленности, сельского хозяйства, электрических станций и подстанций электрификации железнодорожного транспорта. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Камеры КСО могут применяться в качестве устройства высшего напряжения (УВН) для комплектных трансформаторных подстанций серии КТП-10/0,4 , БМКТП-10/0,4 мощностью от 100 до 2500 кВА.

Климатическое исполнение У и Т, категория размещения 3 по ГОСТ 15150-69

характеристики
документация
опросный лист
сертификаты

Структура условного обозначения камер КСО-207 В

КСО-207 В-<A> <B> <C>

К - Камера
С - Сборная
О - Одностороннего обслуживания
207 - Серия и год разработки
В - Отличительный индекс производителя ЗАО «ЧЭАЗ»
<A> - Обозначение конструктивного исполнения схемы главных цепей
<B> - Номинальный ток, А
<C> - Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ

Примеры условных обозначений:

Камера КСО-207 В на номинальный ток 630 А по схеме главных цепей 01 ВВ климатического исполнения У3:

«Камера КСО 207 В-01ВВ-630 У3 БКЖИ.674712.002 ТУ».

Камера КСО-207 В на номинальный ток 1250 А по схеме главных цепей 03 ВВ климатического исполнения Т3:

«Камера КСО 207 В-03ВВ-1250 Т3 БКЖИ.674712.002 ТУ».

Основные параметры и характеристики

Номинальные значения климатических факторов– по ГОСТ 15150-69 и ГОСТ 15543.1-89

При этом:

- диапазон температуры окружающего воздуха принимается: от минус 45 до плюс 40 ºС, для камер с выключателем «SIEMENS SION» от минус 25 до плюс 40 ºС;
- тип атмосферы II (промышленная) по ГОСТ 15150-69;
- высота над уровнем моря — не более 1000 м;
- окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.

В камерах КСО в качестве коммутационных аппаратов применяются следующие типы выключателей:

- ВВ/ТЕL-10/630-1000 соответствует ТШАГ.674152.004 ТУ
- ВБ-10-20/630-1600 соответствует КУЮЖ.674152.012 ТУ
- SIEMENS SION 3АЕ1 800, 1250 соответствует IEC (DIN EN) 60265-1

По требованию заказчика возможна установка выключателей других типов и других производителей.

Камеры КСО выполняются:

- по схемам главных цепей, приведенным в приложении Б.
- по типовым схемам вспомогательных цепей, приведенным в томе II.
- по схемам главных и вспомогательных цепей представленных заказчиком

Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Технические характеристики камер

Наименование параметра Значение

Номинальное напряжение (линейное), кВ

- при частоте 50 Гц (для исполнения У3)
- при частоте 60 Гц (для исполнения Т3)



6; 10
6,6; 11

Номинальное рабочее напряжение (линейное), кВ 7,2; 12

Номинальный ток главных цепей, А

- при частоте 50 Гц (для исполнения У3)
- при частоте 60 Гц (для исполнения Т3)



630; 1000; 1600
800; 1250; 1600

Номинальный ток отключения, кА 12,5; 20; 25; 31,5
Ток термической стойкости (трехсекундный ток), кА 20; 31,5
Ток электродинамической стойкости, кА 51; 81
* Номинальный ток трансформаторов тока, А 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500

Номинальный ток сборных шин, А

- при частоте 50 Гц (для исполнения У3)
- при частоте 60 Гц (для исполнения Т3)

630; 1000; 1600
800; 1250; 1600

Номинальный ток шинных мостов, А

- при частоте 50 Гц (для исполнения У3)
- при частоте 60 Гц (для исполнения Т3)

630; 1000; 1600
800; 1250; 1600

Номинальное напряжение вспомогательных цепей, В:

- цепи защиты, управления и сигнализации постоянного и переменного тока, В
- цепи трансформаторов напряжения, В
- цепи трансформаторов собственных нужд, В

Цепи освещения:

- внутри камеры КСО, В
- фасада камеры КСО, В



220
100
220; 380


12
12

Ток плавкой вставки силового предохранителя, А 3,2; 5; 8; 10; 16; 20; 31,5 ÷ 160
Номинальная мощность трансформаторов собственных нужд, кВА 40
* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Характеристики аппаратов устанавливаемых в КСО

Наименование показателей Исполнение
Уровень изоляции по ГОСТ 1516.1 С нормальной изоляцией
Вид изоляции

Воздушная

Комбинированная

Наличие изоляции токоведущих шин главных цепей

С неизолированными шинами

С изолированными шинами

Наличие выкатных элементов в камере

С выкатными элементами

Без выкатных элементов

Система сборных шин С одной системой сборных шин
Условия обслуживания С односторонним и двухсторонним обслуживанием
Вид линейных высоковольтных вводов (подсоединений) Кабельные и шинные
Наличие дверей в отсеке выкатной тележки Камеры с дверями
Вид управления

Местное

Дистанционное

Степень защиты по ГОСТ 14254 IP30
Вид камер в зависимости от устанавливаемой аппаратуры

- с выключателями высокого напряжения;

- с разъемными контактными соединениями;

- с трансформаторами напряжения;

- с силовыми предохранителями;

- с силовыми трансформаторами;

- со статическими конденсаторами;

- с вакуумными контакторами

- комбинированные (с трансформаторами напряжения и разрядниками).
