На ЧЭАЗ внедрили портативную измерительную систему для 3D-контроля геометрии, 3D-сканирования и реверс-инжиниринга

Благодаря портативности, универсальности и лицензионному программному обеспечению мирового уровня работа с этим оборудованием более комфортна и интересна. Она принципиально отличается от традиционных методов метрологического контроля, что особенно ценят молодые специалисты.

Комплекс позволяет измерять как единичные штучные изделия и детали, так и серийные. При работе с серийными деталями, подгрузив сохраненные настройки, можно фактически сразу получить результат без предварительной долгой подготовки аппарата.

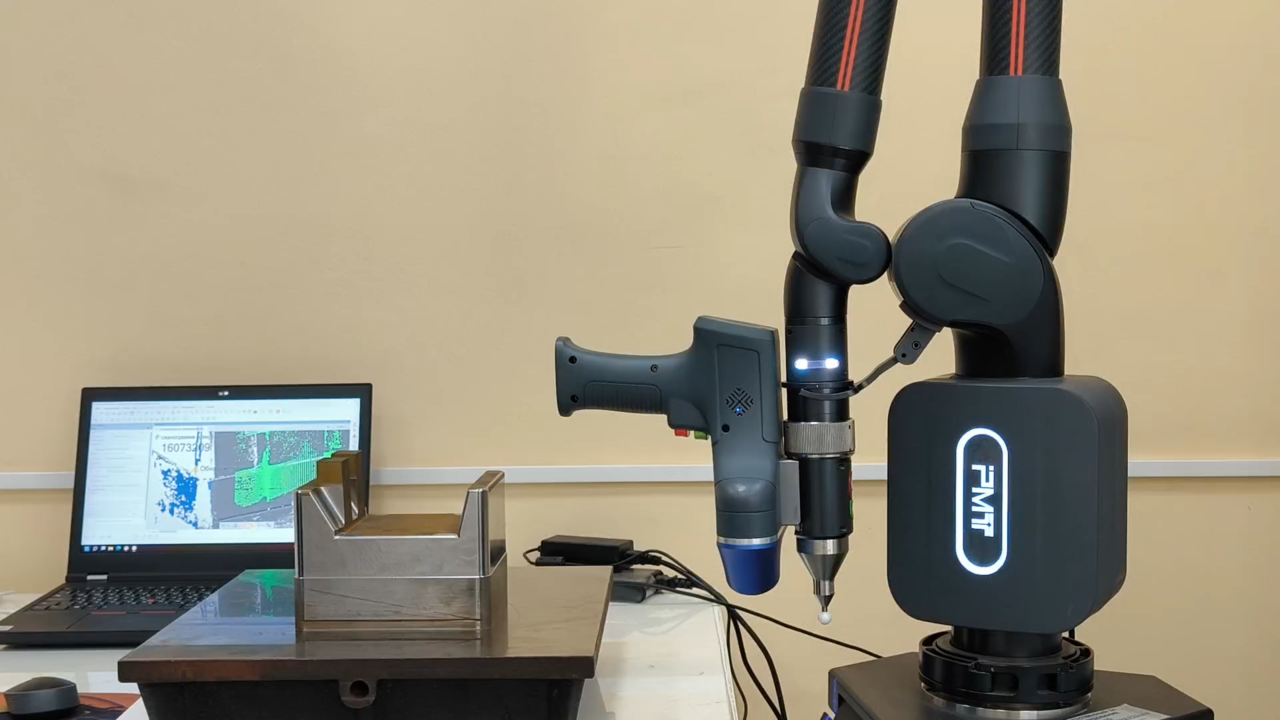

Новое оборудование представляет собой «умную» измерительную руку-манипулятор с электронно-управляемой рукояткой. Шесть осей вращения позволяют щупу проникать в самые труднодоступные зоны сложных деталей, автоматически сохраняя нужную ориентацию. Комплекс оснащен всеми возможными дополнительными опциями, чтобы решать уже имеющиеся задачи на производстве и возможные в будущем сложные технологические задачи, которые поставят заводские конструкторские службы при разработке новых типов изделий или усовершенствовании уже имеющихся.

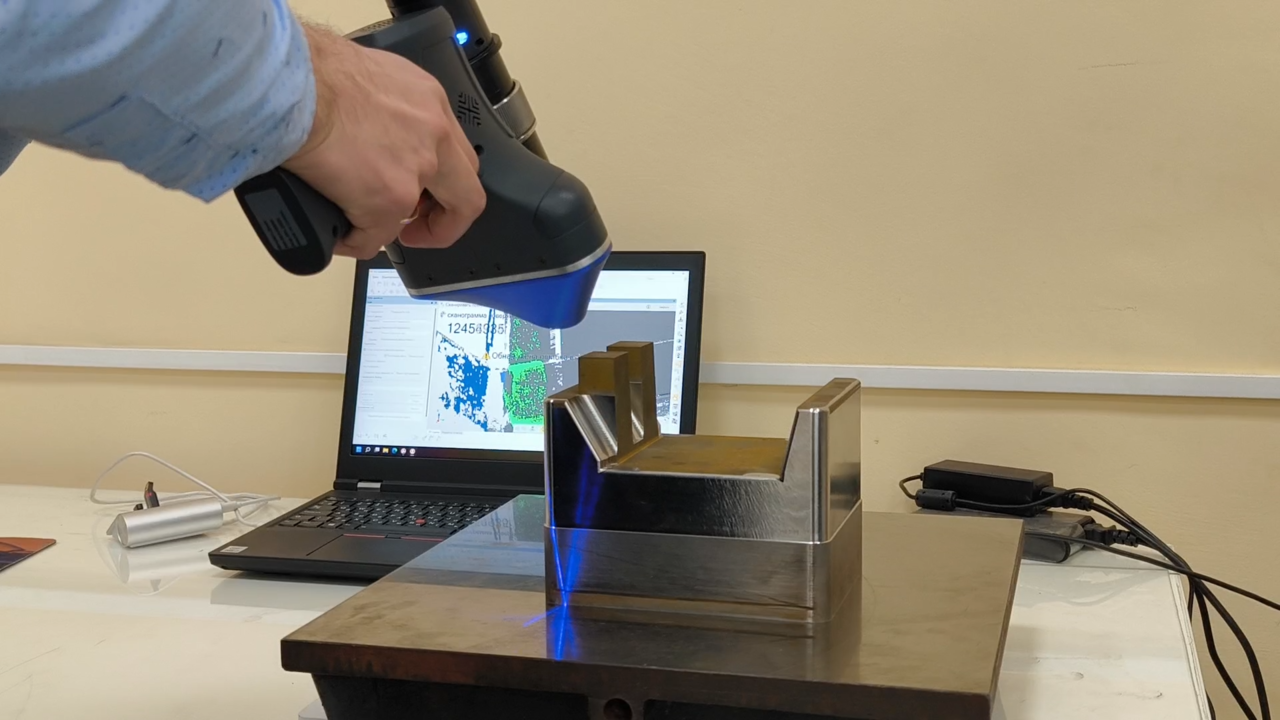

Конструкторы часто модернизируют узлы, на которые нет цифровых 3D-моделей. Измерительная рука создает 3D-модель объекта с точностью до 4 мкм. Ее можно загрузить в программу и использовать как основу для новой разработки. Таким образом, значительно повышается точность исполнения детали. Дополнительно рука позволяет сравнивать имеющуюся конструкторскую 3D-модель с фактической деталью в материале (будь то металл, пластмасса или композит). После сканирования  данные совмещаются в программном обеспечении путем наложения. Поверхности с отклонениями  подсвечиваются цветовыми маркерами, также сообщаются цифровые значения, соответствующие полю допуска или выходящие за эти значения. После таких манипуляций оператор измерительной руки может создать отчет исполнителям с указанием всех обнаруженных отклонений поверхностей для устранения замечаний и корректировки последующих обработок на универсальных станках или станках с числовым программным управлением. Связка с ЧПУ-оборудованием отлично себя зарекомендовала. Используя мобильность и автономность измерительной руки, замеры обработанных деталей можно производить непосредственно на станках, не снимая с установленных баз,  и делать корректировку программы обработки по фактическому получившемуся результату. Таким образом, повышается точность и качество выпускаемой технологической оснастки.
