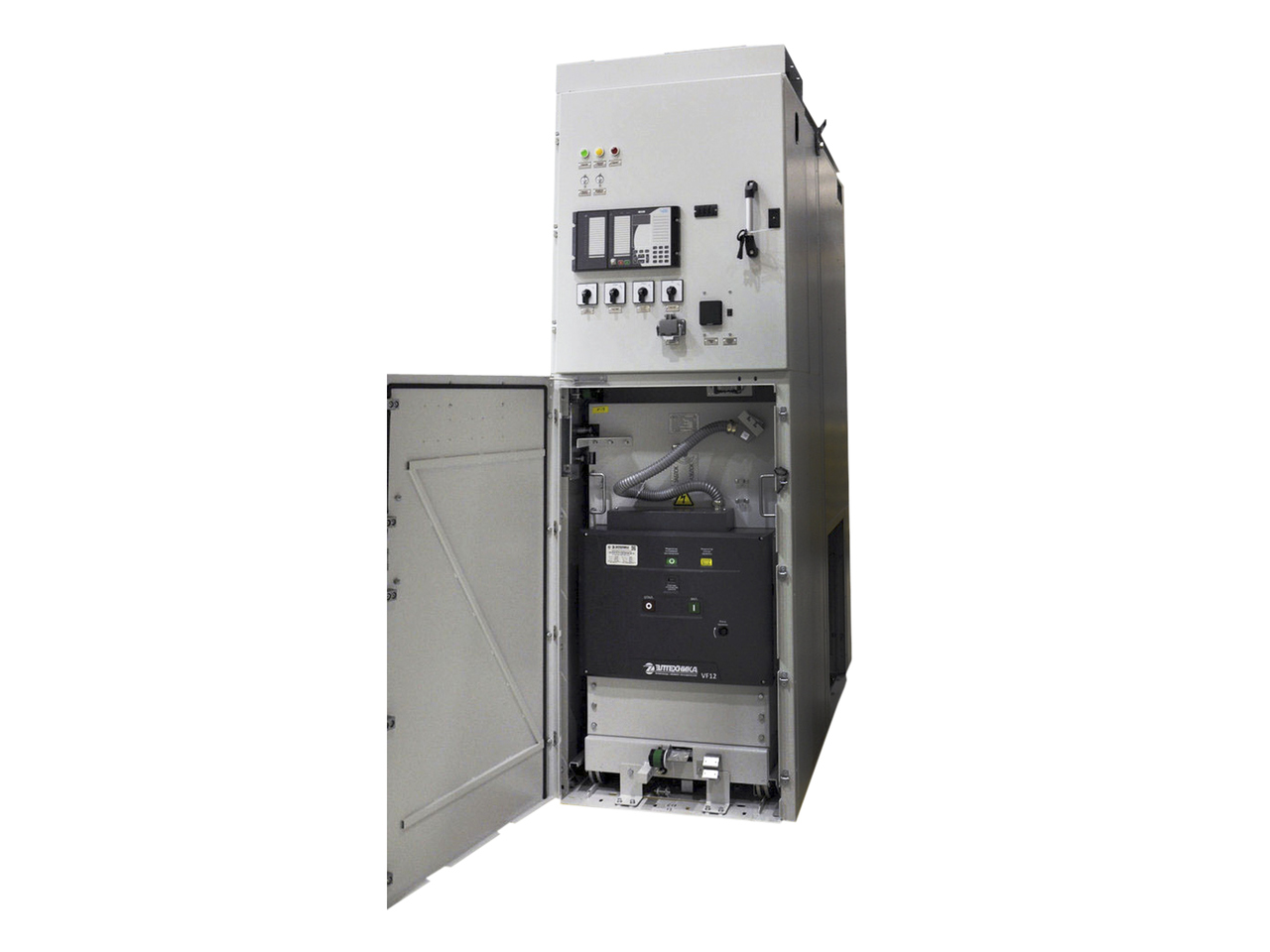

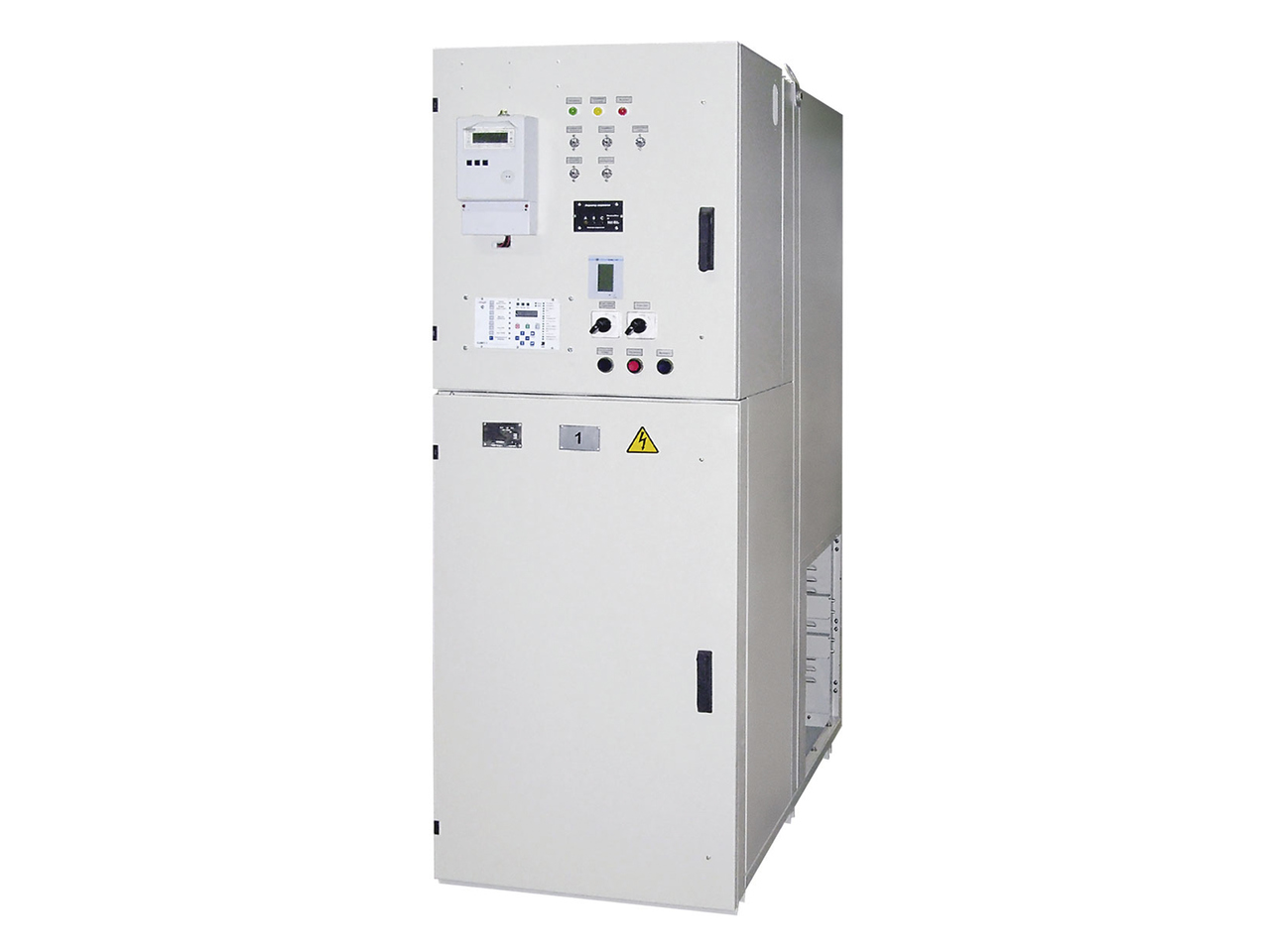

Комплектные распределительные устройства серии ЧЭАЗ-63 (КНВ 10)

Устройства комплектные распределительные серии ЧЭАЗ-63/10, изготавливаемые для потребностей экономики страны, и для поставки на экспорт, а также для установки на морские суда и плавучие сооружения.

Предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ серии ЧЭАЗ-63 соответствуют требованиям ГОСТ 14693 и технических условий БКЖИ.674551.007 ТУ.

информация
документация
сертификаты

Отличительные особенности

  • разделение ячейки на отсеки: релейный, отсек выключателя, отсек сборных шин, отсек линейных шин;
  • нижнее расположение сборных шин;
  • напольное расположение высоковольтного выключателя;
  • наличие различных блокировок для защиты от ошибочных операций при ремонте и обслуживании;
  • применение в качестве коммутационного аппарата вакуумных выключателей (ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВБКЭ-10, 3АН “Siemens”, Evolis “Merlin Gerin“), элегазовых выключателей (LF-1 “Merlin Gerin“), маломасляных выключателей (ВМПЭ-10, ВКЭ-10);
  • построение схем вспомогательных соединений на базе электромеханических реле, а также микропроцессорных устройств РЗА;
  • наличие полного комплекта схем главных цепей и цепей вторичной коммутации, удовлетворяющих требованиям Заказчика;
  • возможность стыковки с другими типами КРУ при помощи переходных панелей.

Климатическое исполнение

Климатическое исполнение КРУ -У и Т категории размещения 3;

Номинальные значения климатических факторов – по ГОСТ 15150 и ГОСТ 15543.1

При этом:

  • диапазон температуры окружающего шкафа КРУ воздуха принимается:
    • от минус 5 до плюс 40 0С – для шкафов КРУ без установки подогревателей в их отсеке;
    • от минус 25 до плюс 40 0С – для шкафов КРУ с установкой электроподогревателей в релейном шкафу;
  • тип атмосферы II (промышленная) по ГОСТ 15150;
  • высота над уровнем моря — не более 1000 м;
  • КРУ серии ЧЭАЗ-63, устанавливаемые на морские суда и плавучие сооружения, должны надежно работать в условиях относительной влажности воздуха 75±3% при температуре +45±2ºС или 80±3% при температуре +40±2ºС, а также при относительной влажности воздуха 95±3% при температуре +25±2ºС.
  • окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.

* При необходимости эксплуатации шкафов КРУ при температуре окружающей среды выше 35°С номинальные токи шкафов исполнения от 1600 до 3150А принимаются на 5% ниже устанавливаемых паспортных значений.

Конструкция

Конструкция шкафов КРУ соответствует требованиям ГОСТ 14693, ГОСТ 12.2.007.0, ГОСТ 12.2.007.4.

Выкатной элемент в КРУ серии ЧЭАЗ-63 имеет два фиксированных положения: рабочее, контрольное.

Фиксирующие устройства обеспечивают закрепление выкатного элемента, исключающее возможность его самопроиз¬вольного перемещения при работе всех механизмов шкафа как в нормальном режиме, так и при коротком замыкании.

В шкафах КРУ предусмотрены следующие конструктивные решения, обеспечивающие безопасность обслуживающего персонала:

  • токоведущие части главных цепей, которые остаются или могут оказаться под напряжением после выведения выдвижного элемента в ремонтное положение, автоматически закрываются шторками, имеющими приспособления для их запирания;
  • на шторках нанесены предостерегающие надписи или знаки безопасности по ГОСТ12.4.026;
  • корпус выдвижного элемента имеет два непрерывных электрических контакта с корпусом шкафа КРУ в рабочем, контрольном и во всех промежуточных между рабочим и контрольным положениях выдвижного элемента.

Конструкция шкафов КРУ и токопроводов обеспечивает защиту обслуживающего персонала от случайного прикосновения ктоковедущим и подвижным частям, заключенным в оболочку и защиту оборудования от попадания твердых инородных тел в соответствии со степенью зашиты IP30.

В КРУ обеспечивается локализация аварии внутри шкафа или монтажной единицы при возникновении дугового короткого замыкания в соответствии с ГОСТ 14693 при времени воздействия электрической дуги не более 0,2 с. Ограничение указанного времени обеспечивается установкой разгрузочных клапанов с конечными выключателями и фотодатчиков в сочетании с электрическими схемами релейной защиты.

В шкафах КРУ предусмотрены следующие механические и электрические блокировки:

  • блокировка, не допускающая перемещения выдвижного элемента из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном положении выключателя, установленного на выдвижном элементе.
  • блокировка, не допускающая включение выключателя, установленного на выдвижном элементе, при положении выдвижного элемента в промежутке между рабочим и контрольным положениями;
  • блокировка, не допускающая перемещение выдвижного элемента из контрольного положения в рабочее положение при включенных ножах заземления;
  • блокировка, не допускающая вкатывание и выкатывание выдвижного элемента с разъединяющими контактами главных цепей под нагрузкой;
  • блокировка, не допускающая включение ножей заземления в шкафу секционирования с разъединяющими контактами главной цепи при рабочем положении выдвижного элемента с включателем;
  • блокировка, не допускающая включения вводного или межсекционного выключателя, при включенных ножах заземления сборных шин на секции.

Применяемые типы аппаратов

В КРУ серии ЧЭАЗ-63 в качестве коммутационного аппарата применяются следующие типы аппаратов:

  • вакуумный выключатель ВВ/ТЕL-10 ТШАГ 674152.004 ТУ;
  • вакуумный выключатель ВБ-10 КУЮЖ.674152.012 ТУ;
  • вакуумный выключатель ВБЭ-10 КУЮЖ.674152.001 ТУ;
  • вакуумный выключатель ВВЭ-М-10 ТУ 16-91 ИНЛЯ.674152.007 ТУ;
  • вакуумный выключатель ВБПВ-10 ТУ 16-98 РИЖФ.674152.004 ТУ;
  • вакуумный выключатель ВБКЭ-10 ТУ 16-96 АГИЕ.674152.024 ТУ;
  • элегазовый выключатель LF-1, LF-2, LF–3 “Мерлин Жерен “ ТУ LF-011-SE-00;
  • маломасляный выключатель ВМПЭ-10 ТУ 16-520.085-81;
  • маломасляный выключатель ВКЭ-10 ТУ 3414.001.05755513-2000;
  • вакуумный выключатель 3АН “Сименс” IEC (DIN EN) 60265-1;
  • Evolis “Мерлин Жерен “ ГОСТ 687-78.

Основные параметры КРУ серии ЧЭАЗ-63

Наименование параметра Значение параметра
Номинальное напряжение (линейное), кВ

- при частоте 50 Гц (для исполнения У3)

6; 10

- при частоте 60 Гц (для исполнения Т3)

6,6 ;11

Номинальное рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей, А

- при частоте 50 Гц
630;1000; 1600; 2000; 2500; 3150
- при частоте 60 Гц
630; 1250; 2000; 2500
Номинальный ток сборных шин, А


- при частоте 50 Гц
1000*; 1600; 2000;2500 3150
- при частоте 60 Гц
800*; 1250; 1600; 2000; 2500
Номинальный ток отключения встроенного в КРУ выключателя, кА 12,5; 16; 20; 25; 31,5
Ток термической стойкости (трехсекундный ток), кА 20; 31,5
Ток электродинамической стойкости, кА 51; 81
Номинальное напряжение вспомогательных цепей, В:


- постоянного тока
110; 220
- переменного тока
220
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА 40
* выполняется на электродинамические стойкости 51 кА

Классификация исполнений шкафов КРУ серии ЧЭАЗ-63

Наименование показателей Исполнение
Уровень изоляции по ГОСТ 1516.3 С нормальной изоляцией
Вид изоляции Воздушная; Комбинированная
Наличие изоляции токоведущих шин главных цепей С неизолированными шинами; С изолированными шинами
Наличие выкатных элементов в шкафу С выкатными элементами; Без выкатных элементов
Условия обслуживания С двусторонним обслуживанием
Вид линейных высоковольтных вводов (подсоединений) Кабельные и шинные
Наличие дверей в отсеке выкатной тележки Шкафы с дверями; Шкафы без дверей
Вид управления Местное, дистанционное
Степень защиты по ГОСТ 14254 IP30
Вид основных шкафов
- с выключателями высокого напряжения;
- с разъемными контактными соединениями;
- с трансформаторами напряжения;
- с силовыми предохранителями;
- с силовыми трансформаторами;
- с статическими конденсаторами;
- с вакуумными контакторами;
- комбинированные (с трансформаторами напряжения и разрядниками);

Характеристики аппаратов устанавливаемых в КРУ серии ЧЭАЗ-63

Типы аппаратов
I н, А I ном.от кА I дин.ст. кА I терм. ст. кА U пр. В I эл.маг. вкл. А Iмаг.откл. А Нараб.
ВВ/ТЕL- 10-20/_У2 до 1600 12,5 20 51 12,5 20 ~220 =220 5 10 5 10 100000
ВБМ-10 эл.маг.привод до 1600 20 31,5 51 81 20 31,5 ~220 =220 =110 35(70) - 50000
ВБП-10 пруж. привод до 1600 20 31,5 51 81 20 31,5 ~220 =220 =110 6; 3 3 2-вкл - 50000
ВБСК- 10-20/_УХЛ2 630 1000 20 32 51 20 ~220 =220 =110 16 1,5 50000
ВВТЭ-М 10-31,5/ _УХЛ2 до 1600 12,5 20 31,5 32 51 81 12,5 20 31,5 ~220 =220 =110 60 (70) 100 2,5 5 50000
ВВЭ-М 10-31,5(40)/ _У3 2000 2500 3150 31,5 40 81 128 31,5 40 =220 =110 60(100) 2,5 5 10000
ВБЭ- 10-31,5(40)/ -У3 до 3150 31,5 40 80 102 31,5 40 ~220 =220 =110 40(80) 1,5 3 50000
Evolis 630 1250 2500 25 31,5 40 62,5 81 102 25 31,5 40 ~24/30 =48/60 110/130 220/250 - 0,6 3 25000
LF1 630 1250 25 31,5 64 81 25 31,5 ~48/220 =24/220 1,7 1,7 1 0,3 50000
Siemens 3AE1 1250 2000 2500 3150 40 100/104 40 ~110/230 =24/220 1,8 1,6 2/1,6 8/1,6 50000
