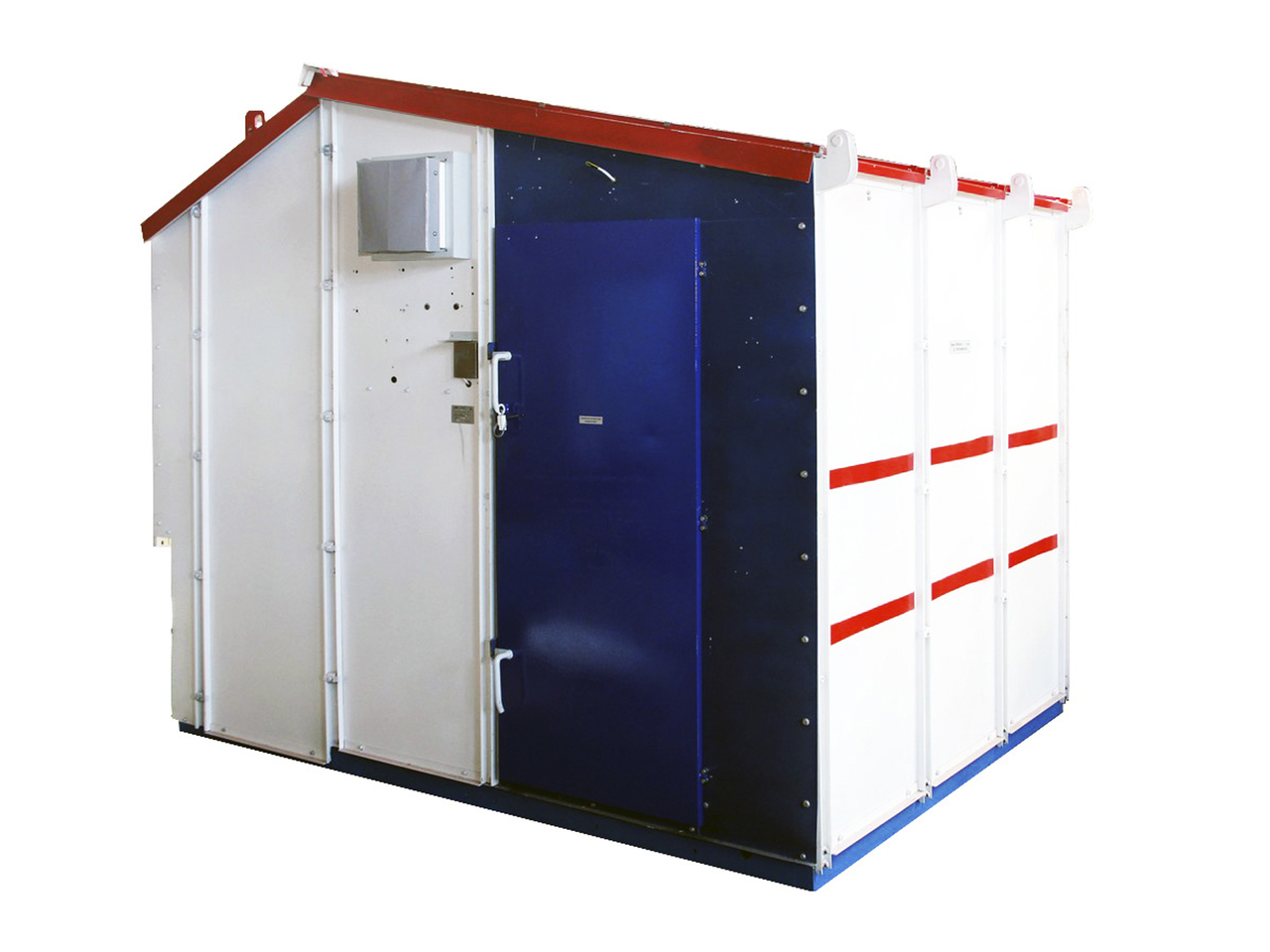

Комплектные распределительные устройства наружной установки серии ЧЭАЗ-59 (КРУН КНВ 10)

Устройства комплектные распределительные наружной установки серии ЧЭАЗ-59/10, предназначены для работы в качестве распределительных устройств 6 и 10 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные блочные подстанции 35/6-10, 110/6-10, 110/35/6-10 кВ.

информация
документация
сертификаты

Отличительные особенности

  • разделение ячейки на отсеки: релейный, отсек выключателя, отсек сборных шин, отсек линейных шин;
  • нижнее расположение сборных шин;
  • напольное расположение высоковольтного выключателя;
  • наличие различных блокировок для защиты от ошибочных операций при ремонте и обслуживании;
  • применение в качестве коммутационного аппарата вакуумных выключателей (ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВВУ-СЭЩ, ВБКЭ-10, 5АН “Siemens”, Evolis “Merlin Gerin“);
  • построение схем вспомогательных соединений на базе электромеханических реле, а также микропроцессорных устройств РЗА;
  • наличие полного комплекта схем главных цепей и цепей вторичной коммутации, удовлетворяющих требованиям Заказчика;
  • возможность стыковки с К-59 без переходных панелей.

Структура условного обозначения ячеек КРУН серии ЧЭАЗ-59

КРУН ЧЭАЗ-59/10-<A>-<B>-<C>/<D> <E>

КРУН - КРУ наружной установки
ЧЭАЗ - Производитель АО «ЧЭАЗ»
59 - Отличительный индекс производителя
10 - Номинальное напряжение до 10 кВ (6кВ, 10кВ)
<A> - Тип встраиваемого выключателя: вакуумный – не указывается; элегазовый – буква “Г”; маломасляный - буква “М”;
<B> - Номер схемы по сетке схем главных цепей
<C> - Номинальный ток, А
<D> - Номинальный ток отключения выключателя, кА
<E> - Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Примеры условных обозначений:

КРУН серии ЧЭАЗ-59 с вакуумным выключателем выполненный по схеме главных цепей 01 номинальным током 1600 А, током термической стойкости 31,5 кА, климатического исполнения У1:

«КРУН серии ЧЭАЗ-59/10-01-1600/31,5 У1 БКЖИ.674551.014 ТУ».

КРУН серии ЧЭАЗ-59/10 с элегазовым выключателем выполненный по схеме главных цепей 05 номинальным током 1000 А, током термической стойкости 20 кА, климатического исполнения ХЛ1:

«КРУН серии ЧЭАЗ-59/10-Г-05-1000/20 ХЛ1 БКЖИ.674551.014 ТУ».

КРУН серии ЧЭАЗ-59 с маломасляным выключателем выполненный по схеме главных цепей 08 номинальным током 630 А, током термической стойкости 20 кА, климатического исполнения У1:

«КРУН серии ЧЭАЗ-59/10-М-08-630/20 У1 БКЖИ.674551.014 ТУ».

Классификация исполнений ячеек КРУН серии ЧЭАЗ-59

Наименование показателей Исполнение
Уровень изоляции по ГОСТ 1516.3-96 С нормальной изоляцией
Вид изоляции Воздушная; Комбинированная
Наличие выкатных элементов в ячейке С выкатными элементами; Без выкатных элементов
Условия обслуживания С двусторонним обслуживанием
Вид линейных высоковольтных вводов (подсоединений) Кабельные и шинные
Наличие дверей в отсеке выкатной тележки Ячейки без дверей
Вид управления Местное, дистанционное
Степень защиты по ГОСТ 14254-96
КРУН исполнения У1 - брызгозащищенное исполнение IР34;
КРУН исполнения ХЛ1 - пылезащищенное исполнение IР54;
При открытых дверях релейных шкафов и нахождении выдвижного элемента ячейки в контрольном положении - IР04
Вид основных ячеек
- с выключателями высокого напряжения;
- с разъемными контактными соединениями;
- с трансформаторами напряжения;
- с силовыми предохранителями;
- с силовыми трансформаторами;
- с статическими конденсаторами;
- с вакуумными контакторами - комбинированные (с трансформаторами напряжения и разрядниками)
Наличие теплоизоляции в КРУН
- исполнение У1: без теплоизоляции
- исполнение ХЛ1: с теплоизоляцией
Наличие закрытого коридора управления С коридором управления

Основные параметры и характеристики

Наименование параметра Значение параметра
Номинальное напряжение (линейное), кВ 6; 10
Номинальное рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей, А

630; 1000; 1600

2000, 2500, 3150

Номинальный ток сборных шин, А 1000; 1600; 2000; 2500; 3150
Номинальный ток отключения встроенного в КРУ выключателя, кА 12,5; 16; 20; 25; 31,5
Ток термической стойкости (трехсекундный ток), кА 20; 31,5
Ток электродинамической стойкости, кА 51; 81
Номинальное напряжение вспомогательных цепей, В:
- постоянного тока
- переменного тока

110; 220
220
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА - встраиваемых в КРУН - отдельностоящих шкафов 25-40 до 250

В КРУН серии ЧЭАЗ-59 в качестве встраиваемого оборудования применяются:

  • вакуумные выключатели ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВВУ-СЭЩ, ВБКЭ-10, 5АН “Сименс”, Evolis “Мерлин Жерен “ и т.д.;
  • трансформаторы напряжения НАМИ-6(10), НАМИТ-6(10), НОЛ-08-6(10), 3хЗНОЛ, 3хЗНОЛП и т.д.;
  • трансформаторы тока ТОЛ-10, ТОЛ-СЭЩ-10, ТЛО-10 и т.д.;
  • трансформаторы собственных нужд ТСКС, ТМ, ТМГ, ТМВГ и т.д. мощностью от 25 до 250 кВа;
  • трансформаторы тока нулевой последовательности ТЗЛМ, ТЗРЛ, ТЗЛЭ, ТЗЛК, CSH и т.д.
  • микропроцессорные устройства релейной защиты и автоматики БЭМП, «Сириус», SEPAM, БМРЗ, SPAC, ТЭМП и т.д.

Конструкция

Ячейка КРУН серии ЧЭАЗ-59 состоит из высоковольтной части (шкафа), смонтированной на жесткой металлической основе, и коридора управления закрытой металлической защитной оболочкой. Вид основных шкафов: с выключателями высокого напряжения; с разъемными контактными соединениями; с трансформаторами напряжения; с силовыми предохранителями; с силовыми трансформаторами; с статическими конденсаторами; с вакуумными контакторами; комбинированные (с трансформаторами напряжения и разрядниками);

В КРУН серии ЧЭАЗ-59 предусмотрены следующие конструктивные решения, обеспечивающие безопасность обслуживающего персонала:

  • токоведущие части главных цепей, которые остаются или могут оказаться под напряжением после выведения выдвижного элемента в ремонтное положение автоматически закрываются шторками, имеющими приспособления для их запирания;
  • на шторках нанесены предостерегающие надписи или знаки безопасности по ГОСТ12.4.026;
  • корпус выдвижного элемента имеет два непрерывных электрических контакта с корпусом шкафа КРУ в рабочем, контрольном и во всех промежуточных между рабочим и контрольным положениях выдвижного элемента.

В ячейках КРУН серии ЧЭАЗ-59 предусмотрены следующие механические и электрические блокировки:

  • блокировка, не допускающая перемещений выдвижного элемента из рабочего положения в контрольное (разобщенное), а также из контрольного (разобщенного) положения в рабочее при включенном положении установленного на выдвижном элементе коммутационного аппарата;
  • блокировка, не допускающая включения коммутационного аппарата, установленного на выдвижном элементе, при положении выдвижного элемента в промежутке между рабочим и контрольным положениями;
  • блокировка, не допускающая перемещения выдвижного элемента из контрольного (разобщенного) в рабочее положение при включенных ножах заземляющего разъединителя;
  • блокировка не допускающая включения заземляющего разъединителя при нахождении выдвижного элемента в рабочем положении;
  • блокировка, не допускающая вкатывания и выкатывания выдвижного элемента с ТСН при включенном вводном автоматическом выключателе;
  • блокировка, не допускающая вкатывание или выкатывание выдвижного элемента секционного разъединителя в шкафу секционирования при нахождении выдвижного элемента секционного выключателя в рабочем положении расположенного в рядом стоящем шкафу.
