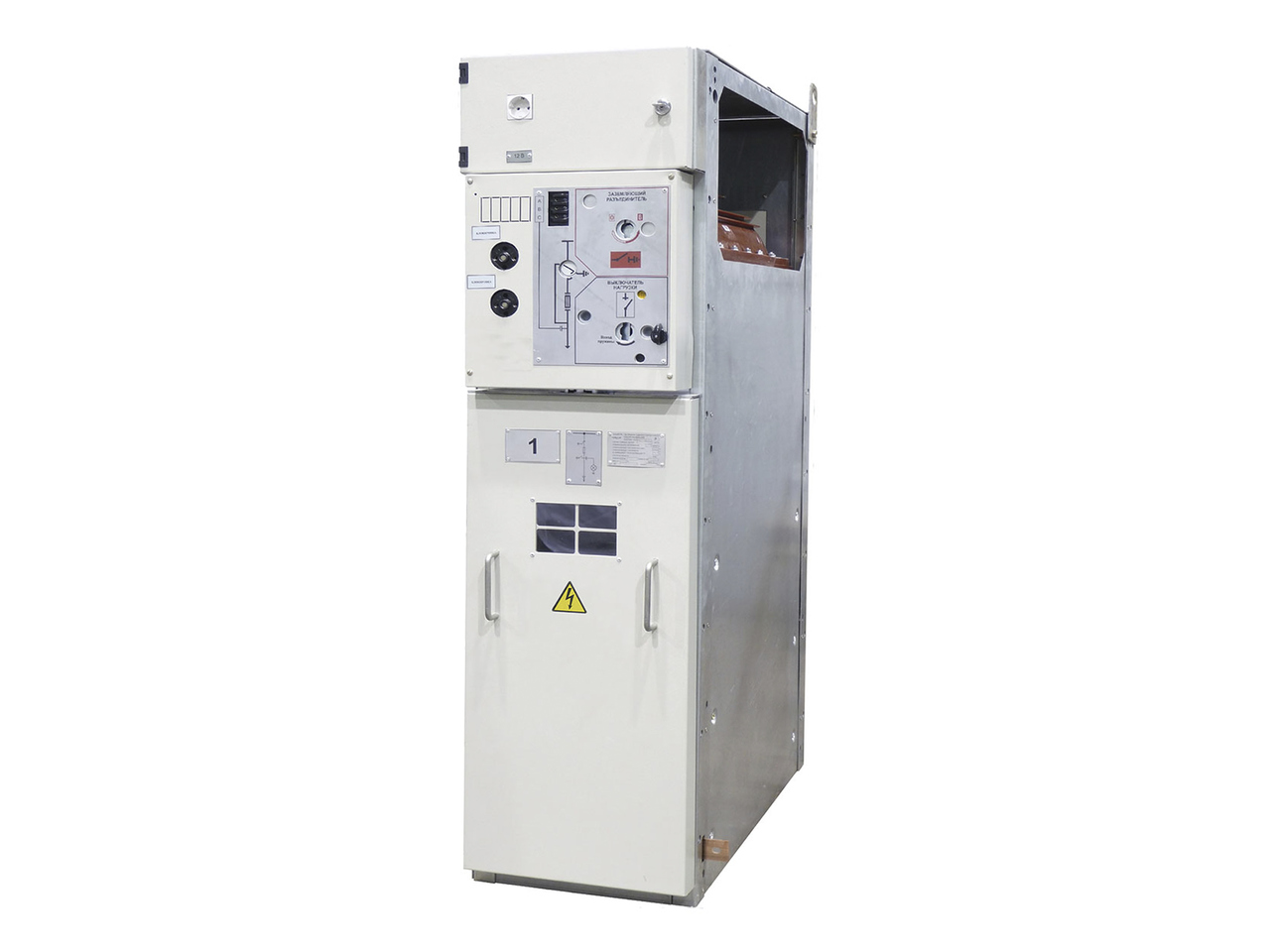

Камеры сборные одностороннего обслуживания серии КСО 307

Камеры сборные одностороннего обслуживания серии КСО-307 предназначены для работы в электрических установках трехфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью - замыкания и размыкания тока нагрузки и аварийного тока, для управления и защиты линий и силовых распределительных трансформаторов на промышленных предприятиях и шахтах, в высотных зданиях, жилых домах, в сборных подстанциях.

Камеры КСО изготавливаются как для потребности экономики страны, так и на экспорт. Из камер собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Камеры КСО могут применяться в качестве устройства высокого напряжения (УВН) для комплектных трансформаторных подстанций серии КТП-10/0,4 , БМКТП-10/0,4 мощностью от 100 до 3150 кВА.

Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69

Камеры КСО-307 изготавливаются по техническим условиям БКЖИ.674731.185 ТУ.

информация
документация
опросный лист
сертификаты

Отличительные особенности

  • компактность (ширина по фронту 410 мм, глубина 915 мм, высота 1600 мм);
  • наличие различных блокировок для защиты от ошибочных операций при обслуживании и ремонте;
  • удобство и простота обслуживания;
  • наличие полного комплекта схем главных цепей и цепей вторичной коммутации, удовлетворяющих требованиям Заказчика;
  • использование по требованию Заказчика коммутационных аппаратов и устройств РЗА (в т. ч. микропроцессорных) российских или зарубежных производителей;
  • применение при изготовлении современных технологий (резка, гибка и перфорация металла на автоматизированных комплексах FINN-POWER);
  • изготовление из оцинкованного металла, что позволяет применять камеры в местах с агрессивными средами.

Структура условного обозначения камер КСО-307

 КСО-307-ХХ-ХХХ ХХ ХХ  Камера Сборная Одностороннего обслуживания
 КСО-307-ХХ-ХХХ ХХ ХХ  Серия и год разработки
 КСО-307-ХХ-ХХХ ХХ ХХ  Обозначение конструктивного исполнения схемы главных цепей
 КСО-307-ХХ-ХХХ ХХ ХХ  Номинальное напряжение: 06-6 кВ, 10-10 кВ
 КСО-307-ХХ-ХХХ ХХ ХХ  Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15541.2

Пример условного обозначения:

Камера КСО-307 на номинальный ток 630 А и номинальное напряжение 10 кВ по схеме главных цепей 02 климатического исполнения У3:

«Камера КСО‑307-02-630 10 У3 БКЖИ.674731.185 ТУ».

Технические данные

Климатическое исполнение КСО - У категории размещения 3;

Габаритные, установочные размеры камер КСО соответствуют указанным в приложении А.

Номинальные значения климатических факторов– по ГОСТ 15150-69 и ГОСТ 15543.1-89

При этом:

- диапазон температуры окружающего воздуха принимается: от минус 25 до плюс 40 ºС,
- тип атмосферы II (промышленная) по ГОСТ 15150-69;
- высота над уровнем моря — не более 1000 м;
- окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.

Камеры КСО выполняются:

- по схемам главных цепей, приведенным в приложении Б;
- по схемам главных цепей представленных заказчиком.

Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Устройство

Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО.

Камера представляет собой металлоконструкцию, собранную из листовых оцинкованных профилей. Фасадные двери выполнены из листовой прокатной стали с последующей покраской. Внутри камеры размещена аппаратура главных цепей. Управление приводом выключателя, аппаратура индикации, сигнализации, управления расположены с фасадной стороны камеры КСО. На камере имеются смотровые окна для обзора внутренней части камеры и контроля положения внешних заземляющих ножей.

При монтаже каркас камеры непосредственно сбалчивается с металлическими заземленными конструкциями или к закладными частями. Шины заземления (проводники) окрашены в черный цвет или чередующимися желто-зелеными полосами.

В релейном отсеке расположена аппаратура схемы вторичных соединений. Аппаратура индикации, управления расположена на двери релейного отсека. Внутри релейного отсека установлен блок зажимов, к которым подключаются магистральные шинки вспомогательных цепей, проходящие транзитом через окно в релейном шкафу.

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

  • блокировка, не допускающая открытия дверей камеры КСО при включенном выключателе нагрузки;
  • блокировка, не допускающая открытия дверей камеры КСО при отключенных заземляющих ножах;
  • блокировка, не допускающая включения коммутационных аппаратов при открытой двери высоковольтного аппарата;
  • блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителей и выключателей нагрузки;
  • блокировка, не допускающая включение разъединителей при включенных заземляющих ножах.

Примечание - Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей, в коммутационных аппаратах камер КСО устанавливаются блокировочные замки и блок-контакты, используемые в цепях сигнализации и автоматики (по заказу).

Технические характеристики камер КСО-307

Наименование параметра Значение
Номинальное напряжение, кВ 6,0; 10,0
Наибольшее рабочее напряжение, кВ 7,2; 12,0
Номинальный ток главных цепей, А 630
Номинальный ток отключения, кА 20
Ток термической стойкости (трехсекундный ток), кА 20
Ток электродинамической стойкости, кА 51
Номинальный ток трансформаторов тока, А 50; 75; 100; 150; 200; 300; 400; 600
Номинальный ток сборных шин, А 630
Номинальное напряжение вспомогательных цепей, В 220, 380
Номинальное напряжение цепи освещения внутри камеры КСО, В 12, 220
Ток плавкой вставки силового предохранителя, А 2; 3,2; 5; 8; 10; 16; 20; 31,5 ÷ 160; 200

Примечание - Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Номинальные значения климатических факторов - по ГОСТ 15150 и ГОСТ 15543.1:

  • Диапазон температуры окружающего воздуха - от -25 до +40 °С;
  • Высота над уровнем моря - не более 1000м;
  • Окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.

Исполнения камер КСО

Наименование показателей Исполнение
Уровень изоляции по ГОСТ 1516.1 С нормальной изоляцией
Наличие изоляции токоведущих шин главных цепей С неизолированными \ с частично изолированными шинами
Система сборных шин С одной системой сборных шин
Условия обслуживания С односторонним обслуживанием
Вид линейных высоковольтных вводов (подсоединений) Кабельные и шинные
Род установки Камеры для внутренней установки в электропомещениях
Степень защиты по ГОСТ 14254

IP30-для наружных оболочек фасада и боковых сторон;

IP20-для остальной части камер

Вид камер в зависимости от устанавливаемой аппаратуры

с выключателями нагрузки SL12-B на 630 А;

с выключателями нагрузки и с предохранителями;

с трансформаторами напряжения НОМ, НОЛ.08 и с антирезонансной группой 3хЗНОЛ.06, 3хЗНОЛП;

с разъединителями РТЭ на 1000 А;

с заземлителями ЗРЭ;

с ограничителями перенапряжений.
