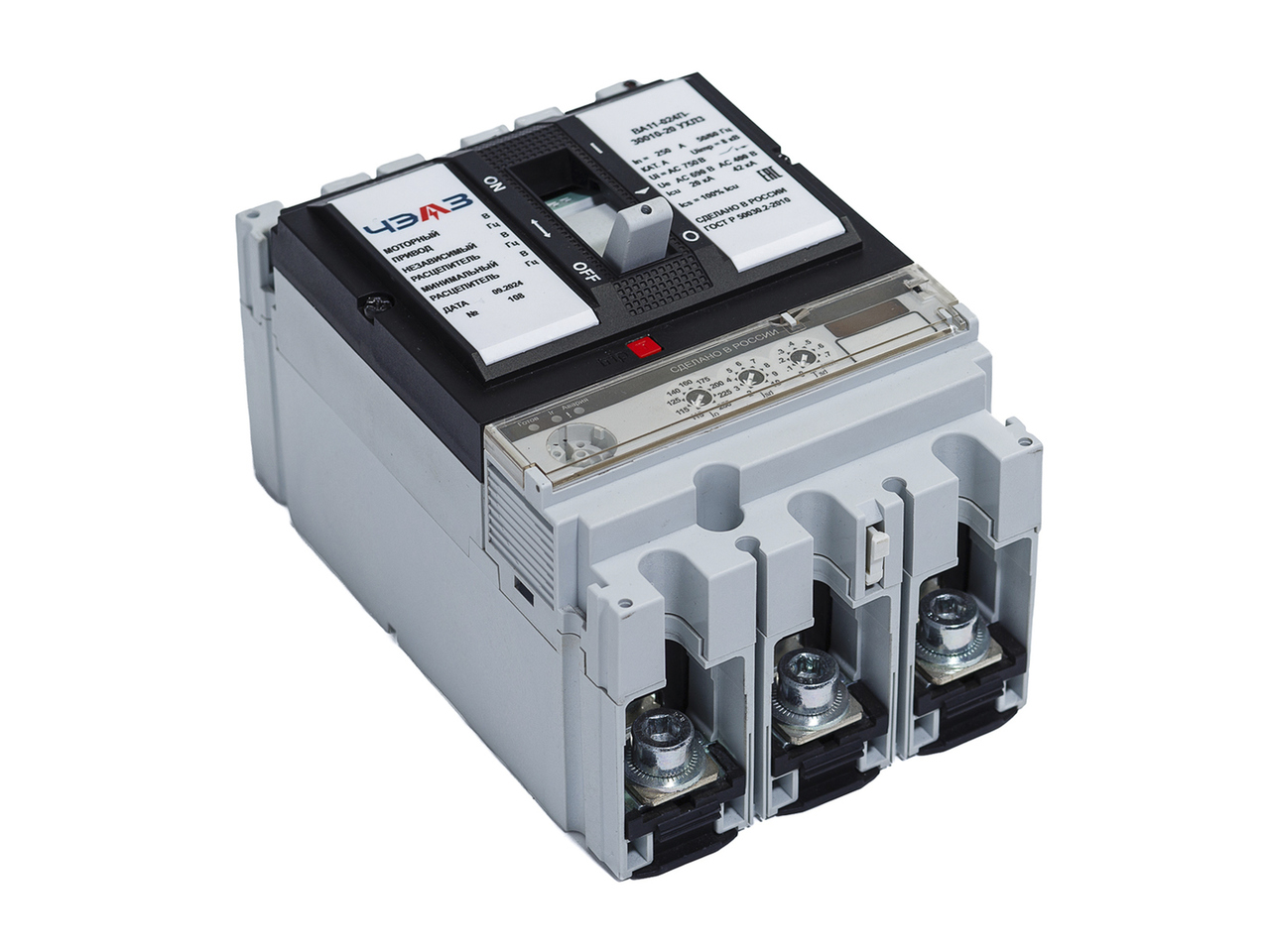

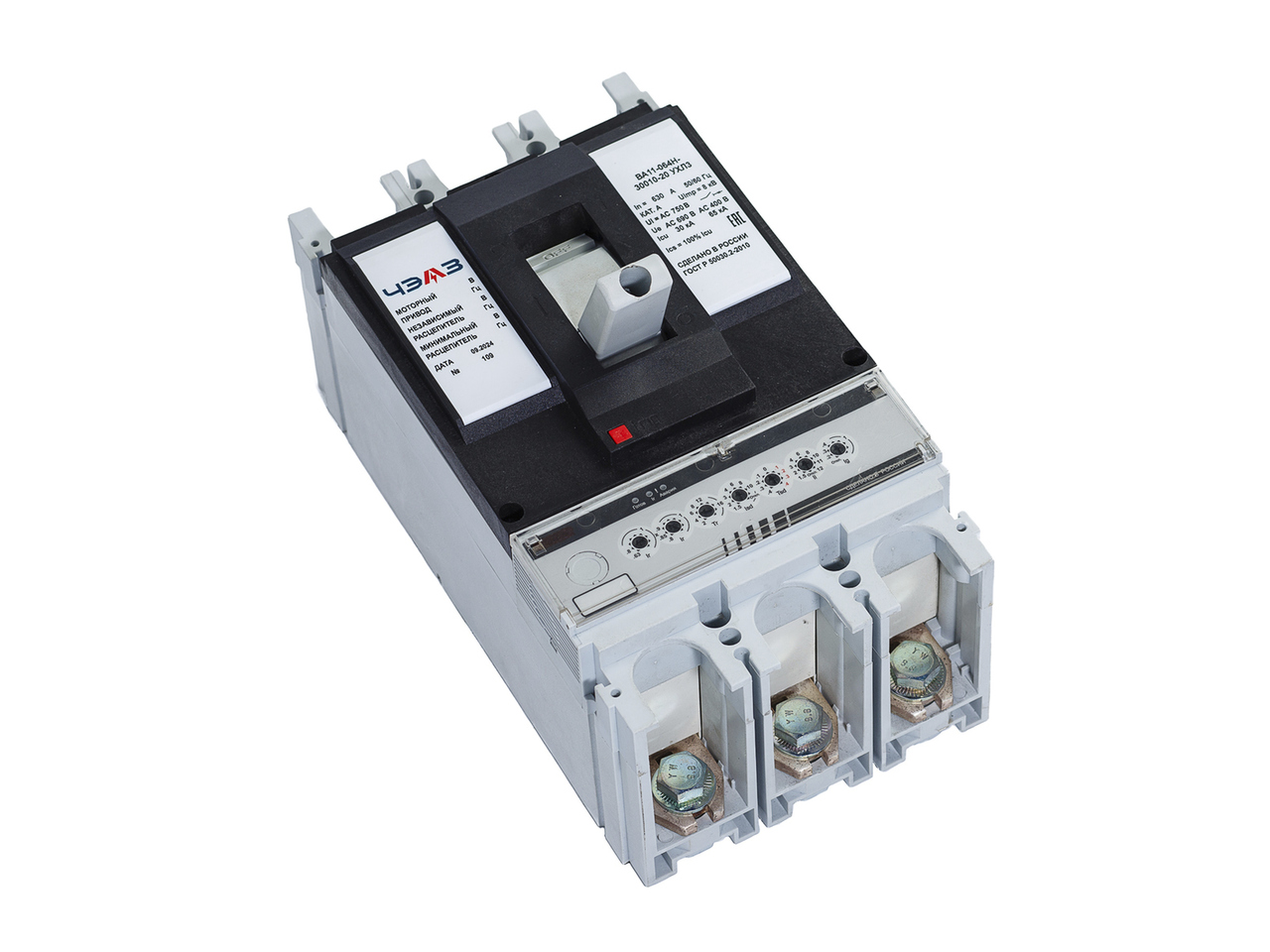

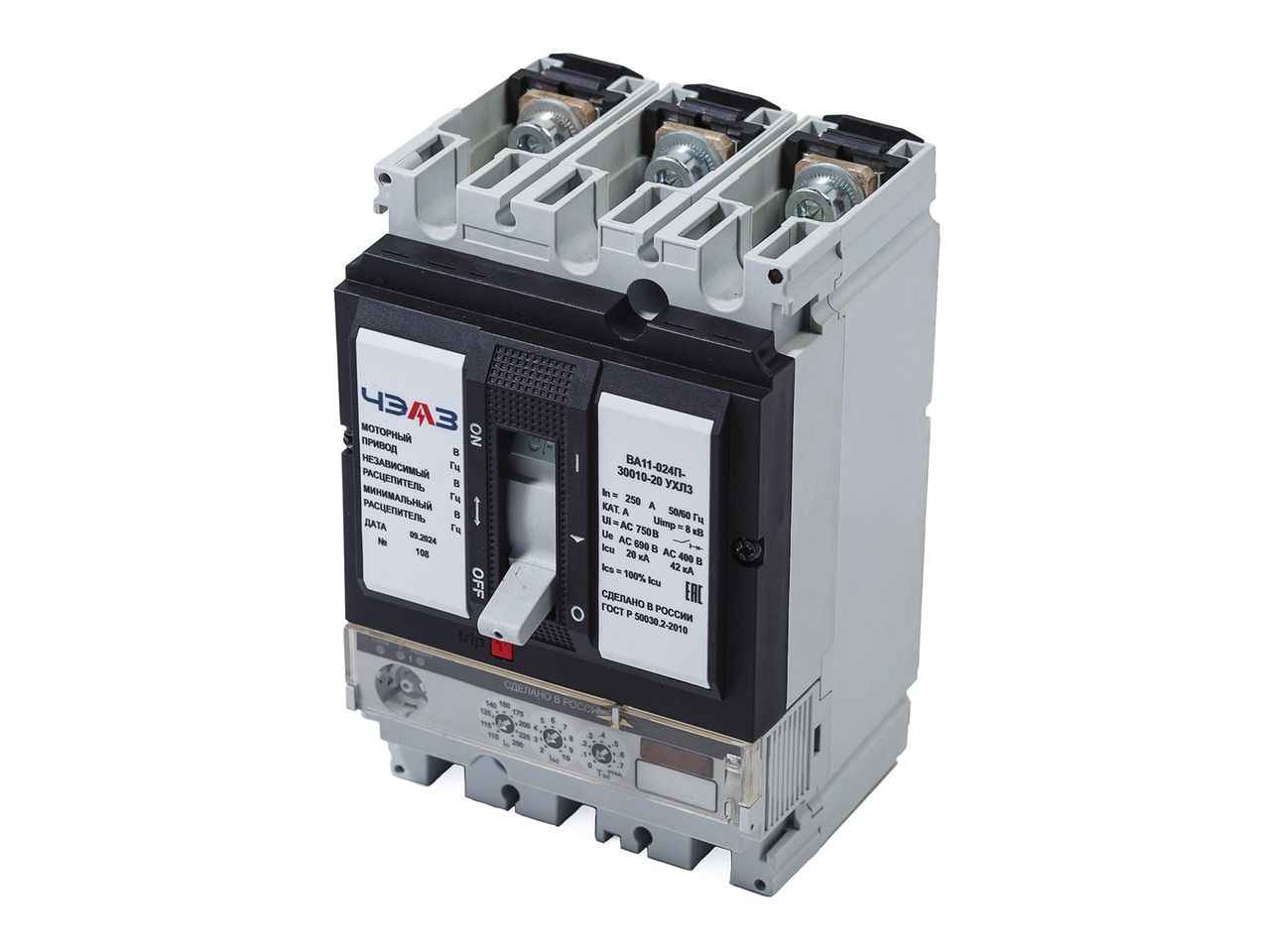

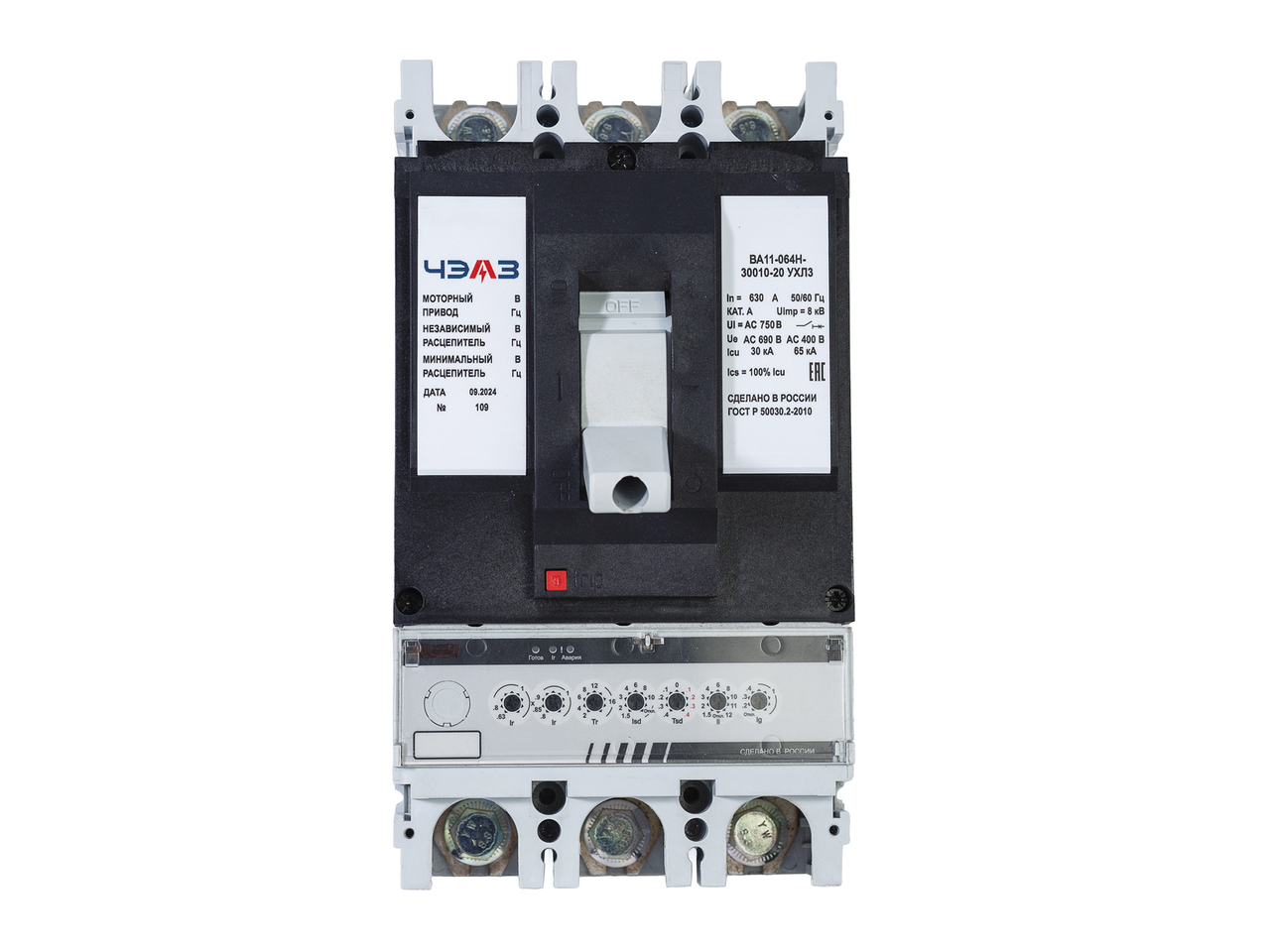

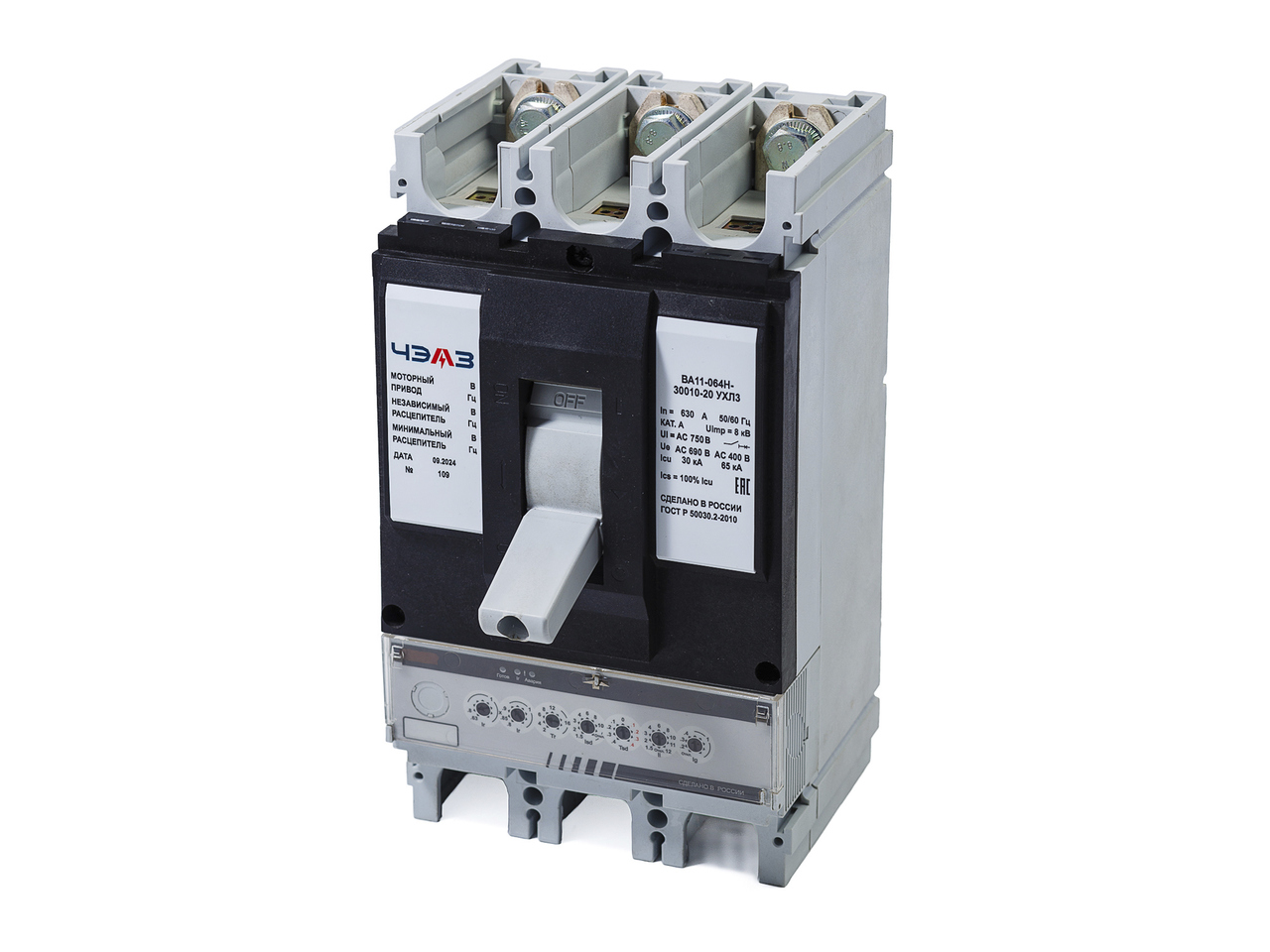

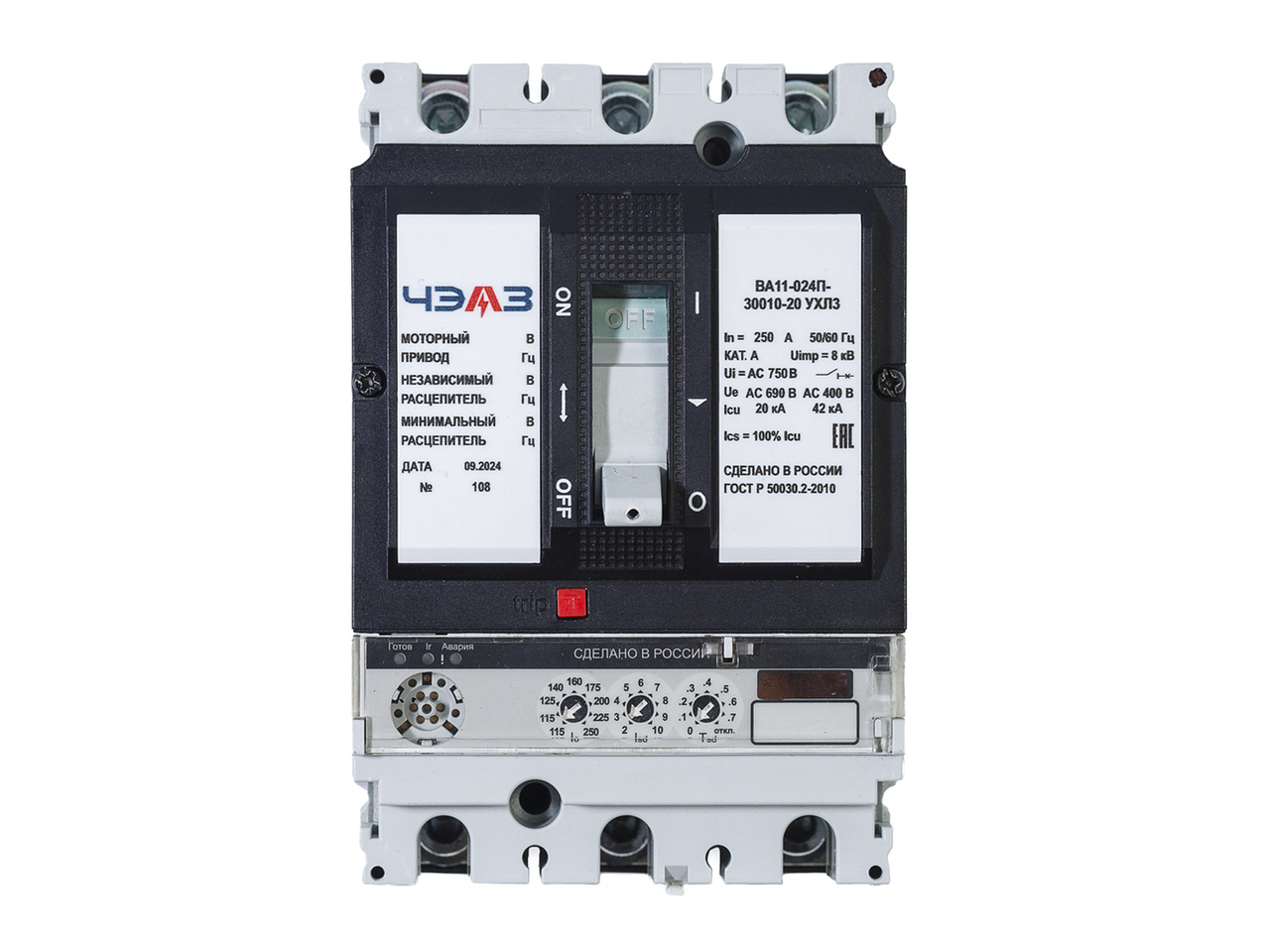

Автоматические низковольтные выключатели ВА11-02, ВА11-06
Вы можете купить этот товар в нашем Интернет-магазине
Автоматические выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением от 250 до 500 В постоянного тока, от 240 до 690 В переменного тока частоты 50 и 60 Гц.
Выключатели ВА11 соответствуют стандартам ГОСТ Р IEC 60947-1-2014, ГОСТ Р 50030.2-2010, ГОСТ IEC 60947-2-2014 и адаптированы к работе в условиях загрязнения по ГОСТ Р IEC 60947-1-2014 – III степень загрязнения.
Условия эксплуатации
Могут эксплуатироваться при температуре окружающей среды:
- для выключателей с электронным и электромагнитным расцепителем от минус 25° С до плюс 70° С;
- для выключателей с термомагнитным расцепителем от минус 5° С до плюс 70° С;
- при температуре окружающей среды свыше 40° С (свыше 65°С для аппаратов защиты электродвигателей) необходимо учитывать изменение рабочих характеристик.
Автоматические выключатели ВА11 в заводской упаковке могут храниться при температуре от минус 50 до плюс 85 °С (минус 40 °С для электронных расцепителей с ЖК-дисплеем).
Комплектация
В комплект поставки выключателей должны входить:
а) стандартная комплектация:
- выключатель с комплектом клиентского крепежа для крепления шин и комплектом крепежа для крепления по месту;
- эксплуатационные документы (паспорт с отметкой технического контроля, поставляемый с каждым выключателем, и руководство по эксплуатации, поставляемое на каждую партию выключателей);
б) дополнительные комплектующие в соответствии с опросным листом.
Конструктивные особенности
Выключатели ВА11 могут изготовляться:
- в стационарном, втычном и выдвижном исполнениях;
- трехполюсными и четырехполюсными переменного или постоянного тока;
- с термомагнитными, электромагнитными и электронными расцепителями.
Технические характеристики
| Номинальное рабочее напряжение | Ue | АС до 690 В, 50 и 60 Гц DC до 500 В |
| Номинальный рабочий ток | In | от 16 до 630 А |
| Номинальная предельная наибольшая отключающая способность | Icu | до 150 кА |
| Номинальная рабочая наибольшая отключающая способность | Ics к Icu | 100 % |
| Вид расцепителя | термомагнитный, электромагнитный, электронный | |
| Номинальное напряжение изоляции | Ui | 800 В |
| Импульсное выдерживаемое напряжение | Uimp | 8 |
| Коммутационный износ | циклов ВО | до 30 000 |
| Механический износ | циклов ВО | до 50 000 |
| Габаритные размеры (ШхВхГ), не более, мм | стационарный | 105х165х86,5 - ВА11-02, 3P |
| втычной | 105х161х201 - ВА11-02, 3P | |
| выдвижной | 105х210х201 - ВА11-02, 3P | |
| Масса, не более, кг | стационарный | 2,05 - ВА11-02, 3P |
Полная информация по техническим характеристикам приведена в каталоге «Автоматические выключатели в литом корпусе ВА11-02, ВА11-06».
Руководства по эксплуатации
| Наименование | Размер файла | Дата изменения |
|---|---|---|
| РЭ на ВА11 с электронным расцепителем.pdf | 2.82 mb | 02.09.2025 |
| РЭ на ВА11 с термомагнитным и электромагнитным расцепителями.pdf | 4.84 mb | 07.08.2026 |
Материалы
| Наименование | Размер файла | Дата изменения |
|---|---|---|
| Каталог ВА11-02, ВА11-06.pdf | 24.43 mb | 07.08.2026 |
| Габаритные и установочные размеры.pdf | 2.46 mb | 07.08.2026 |
| Технические характеристики.pdf | 3.47 mb | 07.08.2026 |
| Время-токовые характеристики.pdf | 2.86 mb | 07.08.2026 |
| Условия эксплуатации.pdf | 2.72 mb | 07.08.2026 |
| Аксессуары.pdf | 8.57 mb | 07.08.2026 |
| Информация для заказа.pdf | 857.25 kb | 07.08.2026 |
Карта заказа
| Наименование | Размер файла | Дата изменения |
|---|---|---|
| Опросный лист на ВА11-02, ВА11-06.docx | 11.12 kb | 05.08.2024 |
3D-модели
| Наименование | Размер файла | Дата изменения |
|---|---|---|
| ВА11-02.zip | 26.6 mb | 27.02.2025 |
| ВА11-06.zip | 12.62 mb | 07.08.2026 |
Сертификаты и декларации
| Наименование | Размер файла | Дата изменения |
|---|---|---|
| Сертификат ТР ТС 004-2011.pdf | 3.29 mb | 07.04.2025 |
| Декларация о соответствии TP TC 020-2011.pdf | 221.61 kb | 05.06.2025 |
| Заключение Минпромторга.pdf | 268.74 kb | 12.08.2025 |
| Свидетельство о типовом одобрении РМРС.pdf | 213.99 kb | 12.08.2025 |
