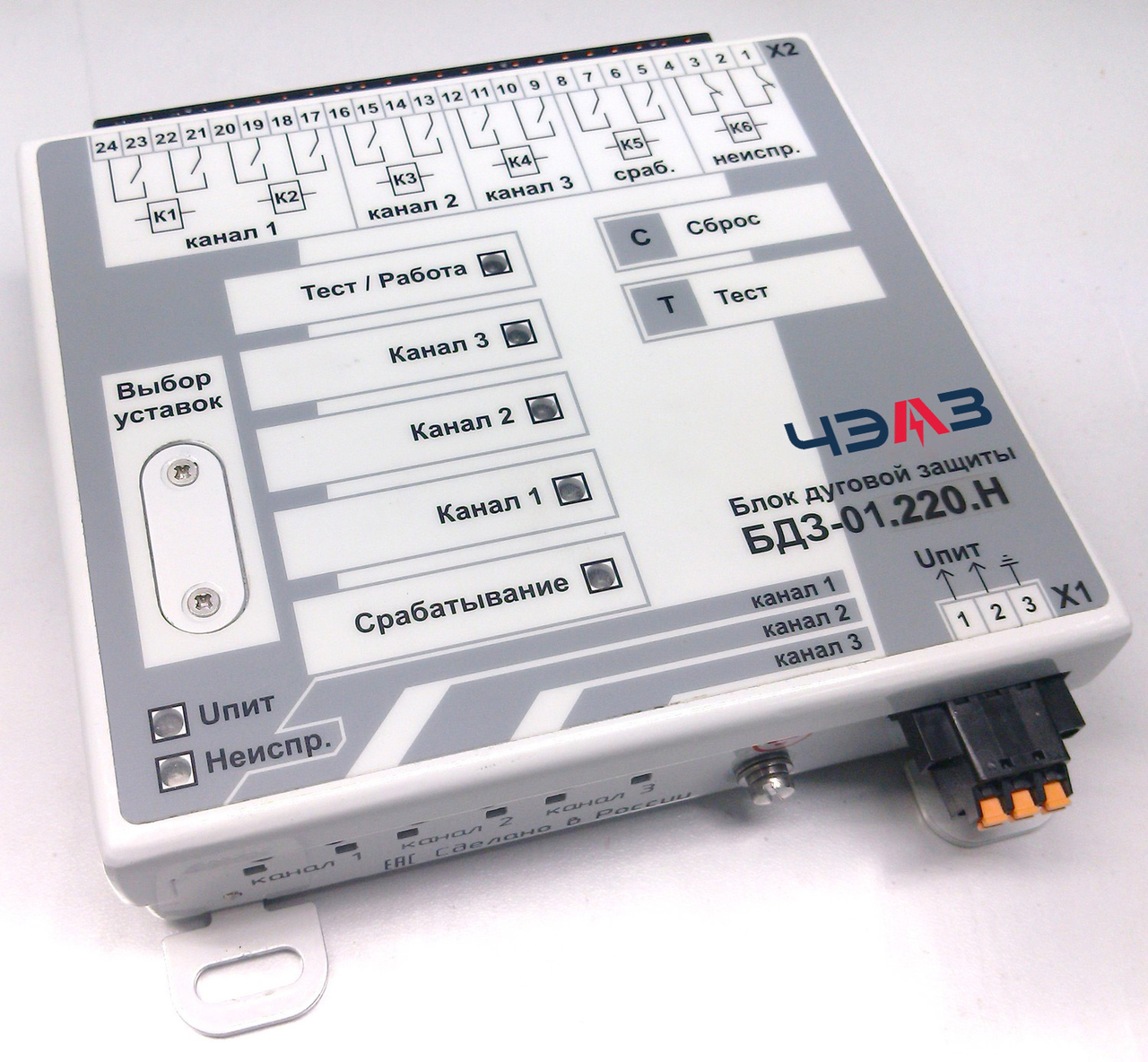

БДЗ-01
Устройства дуговой защиты серии БДЗ предназначены для защиты шкафов КРУ, КСО, КРУН электрических станций и подстанций 0,4…35 кВ при возникновении в них коротких замыканий, сопровождающихся открытой электрической дугой, и выдачи сигнала управления в цепи автоматики и релейной защиты.
Структура условного обозначения
| БДЗ-01.ХХХ.Х.Х 3.1 | Блок дуговой защиты |
| БДЗ-01.ХХХ.Х.Х 3.1 | Номер серии: 01 - первая. |
| БДЗ-01.ХХХ.Х.Х 3.1 | Тип оперативного питания: 110 - 110 В постоянного тока; 220 – 220 В постоянного, переменного и выпрямленного переменного тока. |
| БДЗ-01.ХХХ.Х.Х 3.1 | Аппаратное исполнение: Н – нижнее расположение оптических датчиков, базовое исполнение; В – верхнее расположение оптических датчиков. |
| БДЗ-01.ХХХ.Х.Х 3.1 | Климатическое исполнение по ГОСТ 15150: УХЛ; Т. |
| БДЗ-01.ХХХ.Х.Х 3.1 | Категория размещения по ГОСТ 15150. |
Технические характеристики
- Широкий температурный диапазон: - 40°С…+55°С
- Средняя наработка на отказ: 320 000 часов
- Время срабатывания: не более 8 мс
- Количество выходных реле: 6 шт
- Угловой размер сектора контроля возникновения дуги: 360 градусов
- Число датчиков дуги: 3 шт
- Максимальная длина датчика: до 40 м
- Минимальный фиксируемый ток дуги: 200 А
- Номинальная пороговая освещенность срабатывания: до 50 000 Лк
- Полное время готовности при включении питания: не более 0,3 с
- Допустимые перерывы питания: не более 1,0 с
Функции
- Защита от дуговых замыканий.
- Светодиодная сигнализация факта возникновения дуги в соответствующем канале.
- Вывод из работы неиспользуемых датчиков дуги, кроме одного.
- Защита от ложных срабатываний.
- Функция УРОВ.
- Внутреннее самодиагностирование целостности датчиков дуги и микросхем.
Оптический датчик дуги
Дуговая защита реализована со следующими техническими характеристиками:
- угол обзора оптического датчика дуги более 180°;
- максимальная длина оптоволоконного кабеля линии связи устройства с датчиком дуги до 40 м.
Оптический датчик дуги представляет собой светочувствительный элемент, выполненный из витков полимерного оптоволокна диаметром 100 мм±10 мм. Оптоволокно покрыто прозрачной безгалогенной полиэтиленовой оболочкой.
Оптический датчик дуги представлен в виде оптоволоконных приемных колец, устанавливаемых на крепеж с помощью коннекторов. Далее оптический датчик дуги соединяется с оптоволоконным кабелем связи, который в свою очередь подключается к устройству БДЗ-01.
Встроенное программное обеспечение
В устройствах дуговой защиты БДЗ-1 (далее – БДЗ-1) применяется встроенное программное обеспечение (далее – ВПО):
- БКЖИ.00068 Встроенное программное обеспечение устройств БДЗ-1(М) (свидетельство о государственной регистрации программы для ЭВМ №2024613262 от 09.02.2024, выданное Федеральной службой по интеллектуальной собственности ).
ВПО обеспечивает следующие основные функции:
- выполнения технологического программного обеспечения;
- выполнения системного программного обеспечения;
- управление человеко-машинным интерфейсом;
- самодиагностика устройства БДЗ-01;
- управление доступом к ресурсам устройства БДЗ-01;
- взаимодействие с аппаратными средствами устройства БДЗ-01.
ВПО устанавливается в БДЗ-1 на заводе-изготовителе и не требует дополнительных действий по инсталляции.
Документация (включая подробные функциональные характеристики) приведена в Руководстве по эксплуатации на БДЗ-1 (доступ через личный кабинет).
ВПО отдельно от БДЗ-1 не поставляется, в связи с чем неисключительные права на встроенное программное обеспечение передаются только по договору поставки на БДЗ-1.
Стоимость ВПО, поставляемого в комплекте с БДЗ-1, входит в цену БДЗ-1 и отдельно не выделяется.
