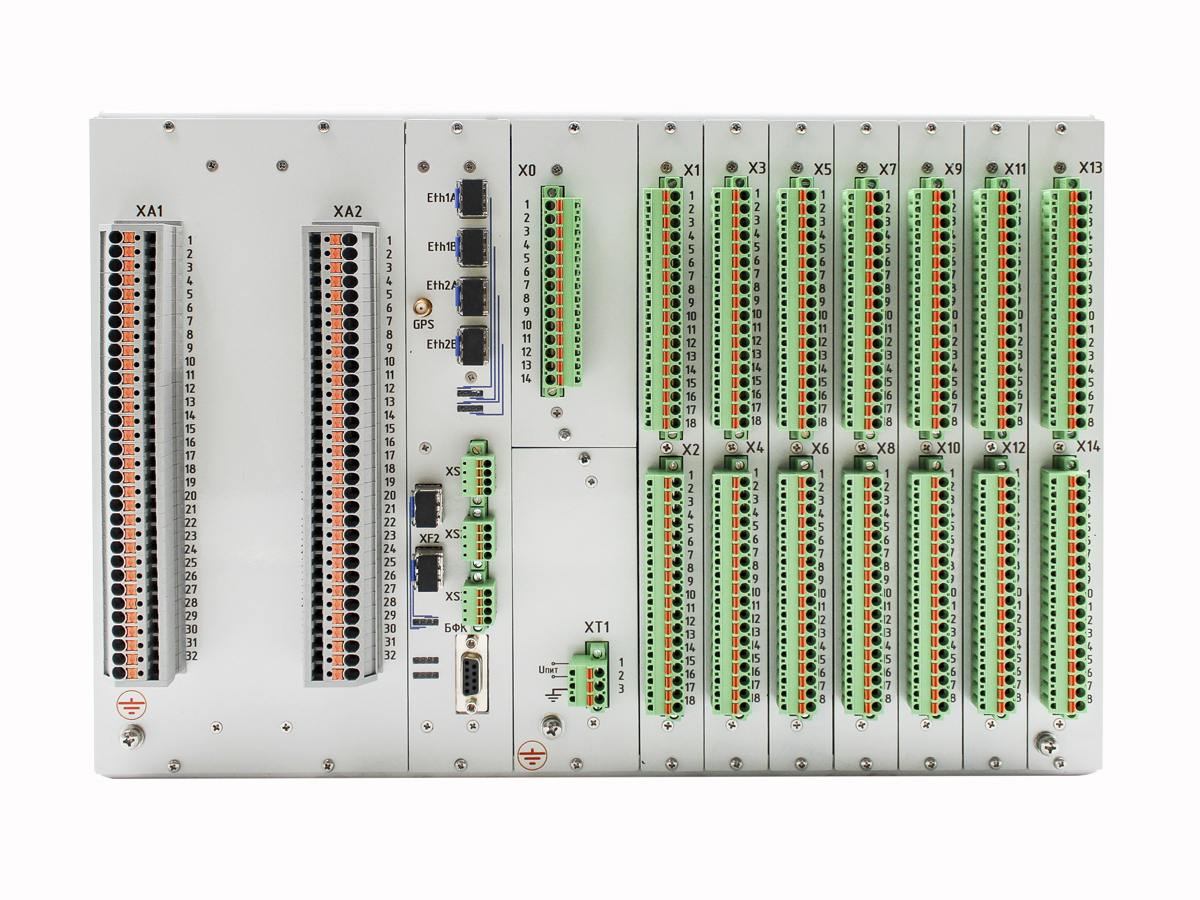

БЭМП РУ24

Терминалы БЭМП РУ24 имеют в своем составе два уровня логики: жесткую и свободно программируемую.

• Релейная защита (перечень зависит от исполнения);
• Автоматика (перечень зависит от исполнения);
• Управление и сигнализация
  • включение и отключение выключателя;
  • контроль цепей напряжения;
  • предупредительная сигнализация;
  • сигнализация неисправности устройства;
  • прием и выдача сигналов аппаратуры высокочастотного телеотключения;
  • выбор активной группы уставок;
  • блокировка многократных включений на КЗ;
  • сигнализация аварийного отключения;
  • фиксация команд включения и отключения;
  • контроль цепей управления выключателем, электромагнитов включения и отключения;
  • контроль синхронизма и разрешением автоматического или ручного включения;
• Измерения
  • измерение токов, напряжений присоединения, их фазных углов;
  • измерение активной, реактивной и полной мощности;
  • измерение полученной и отданной электроэнергии;
• Регистрация
  • параметры, измеренные в момент аварии;
  • журнал событий с полной меткой времени;
• Определение места повреждения линии электропередачи (зависит от исполнения)
• Осциллографирование
  • аварийные процессы с пуском от функций;
  • нормальные процессы с дистанционным пуском;
• Связь по последовательному каналу с ПК и системой верхнего уровня
  • передача измеренных и зарегистрированных значений;
  • передача уставок и внутренней конфигурации терминала;
  • передача осциллограмм;
  • прием и выполнение команд управление;
  • передача состояния сигнализации;
  • передача состояния внутренней системы самодиагностики.

• Унифицированная аппаратная платформа;
• Свободно программируемая логика;
• Оперативное питание: =/~ 220 В, =110 В, =48 В, =24 В;
• Диапазон рабочих температур: от -40 до +55 °С;
• Синхронизация: PTP, SNTP;
• Резервирование: RSTP, PRP;
• Средство измерения: технический учет;
• 16 групп уставок;
• Графический цветной сенсорный большой дисплей с отображением мнемосхемы;
• Единое сервисное  ПО «Проводник БЭМП» (включено в Российский реестр ПО);
• Интерфейсы связи: USB-A, USB-B, 2хRS-485, 4хEthernet-TX / 4хEthernet-FX;
• Переназначаемые светодиоды, кнопки и программные ключи;
• Современные протоколы связи: ModBus RTU, ModBus TCP, МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850-8-1 (MMS, GOOSE, МЭК 61850-9-2 (SV);
• Наработка на отказ 320 000 часов;
• Срок службы 25 лет;
• Гарантия 7 лет.
