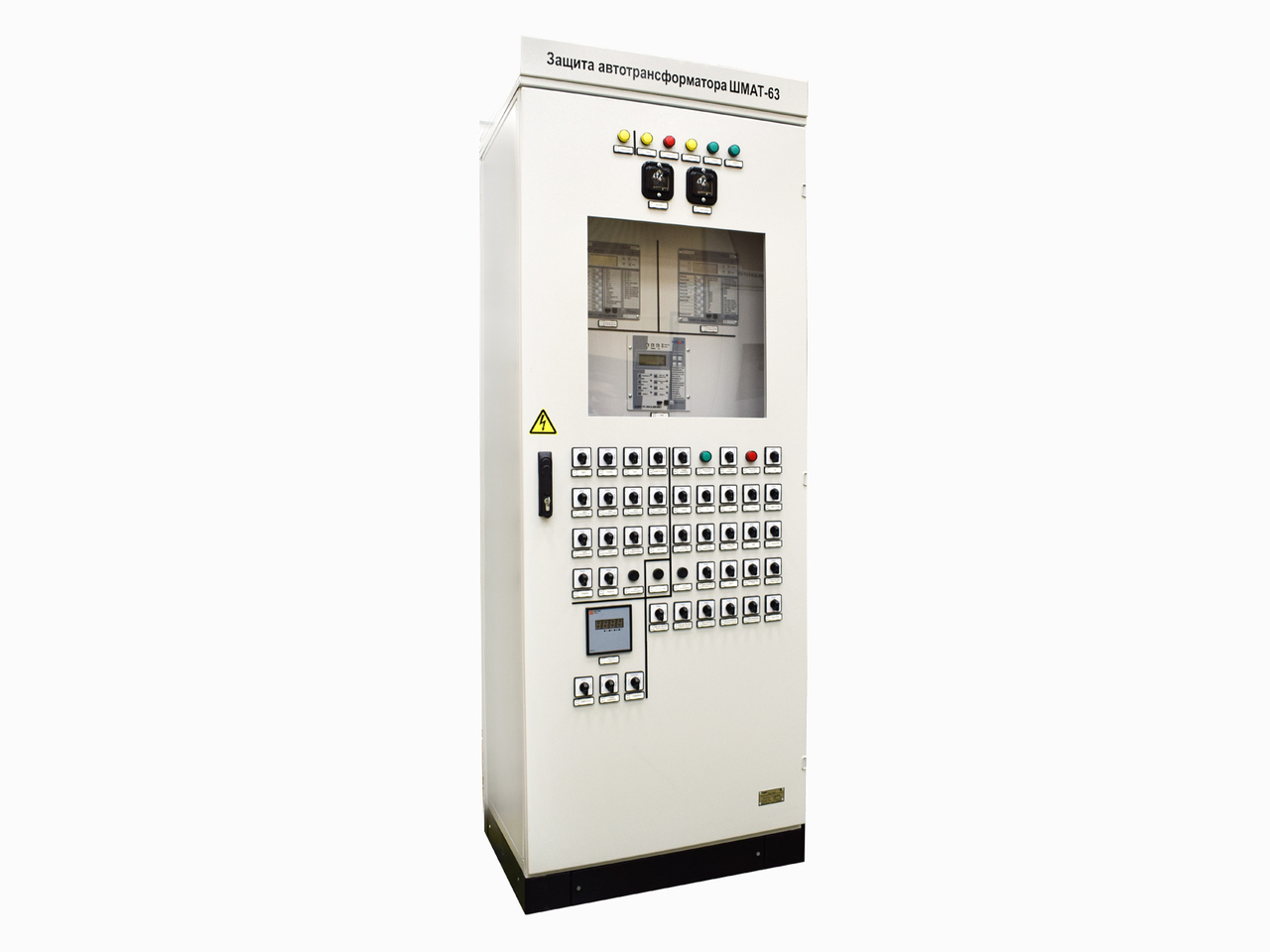

Защита автотрансформатора
Шкафы типа ШМАТ, в зависимости от типоисполнения, предназначены для выполнения основных и резервных защит автотрансформатора классом напряжения 220 кВ и автоматики управления выключателем, регулирования коэффициента трансформации под нагрузкой.
Основные типоисполнения
| ШМАТ-61 | комплект основных защит автотрансформатора |
| ШМАТ-62 | комплект основных защит автотрансформатора, комплект резервных защит |
| ШМАТ-65 | комплект основных защит автотрансформатора, комплект регулятора напряжения под нагрузкой |
| ШМАТ-67 | комплект резервных защит автотрансформатора и АУВ |
| ШМАТ-70 | два комплекта резервных защит автотрансформатора и АУВ |
| ШМАТ-71 | комплект резервных защит автотрансформатора |
| ШМАТ-72 | два комплекта резервных защит автотрансформатора |
| ШМАТ-73 | комплект резервных защит автотрансформатора, комплект АУВ |
| ШМАТ-74 | комплект резервных защит автотрансформатора, комплект резервных защит автотрансформатора и АУВ |
| ШМАТ-75 | комплект основных защит автотрансформатора, комплект защиты ошиновки НН с количество трехфазных токовых плеч не более трех |
| ШМАТ-76 | комплект основных защит автотрансформатора, комплект защиты ошиновки НН с двумя трехфазными токовыми плечами |
| ШМАТ-77 | комплект основных защит автотрансформатора, два комплекта защиты ошиновки НН с двумя трехфазными токовыми плечами |
Шкафы (панели) защиты автотрансформаторов ШМАТ/ПМАТ (карты заказа) формат zip, 512.32 Kb 21.02.2025
Разработчик
Научно-производственный центр "Цифровые технологии в электроэнергетике"
НПЦ «ЦТЭ» осуществляет проведение научно-исследовательских и опытно-конструкторских работ по микропроцессорным устройствам РЗА и АСУ ТП для энергообъектов, в том числе высокоавтоматизированных (цифровых), проектирование, шеф-монтажные и пусконаладочные…
