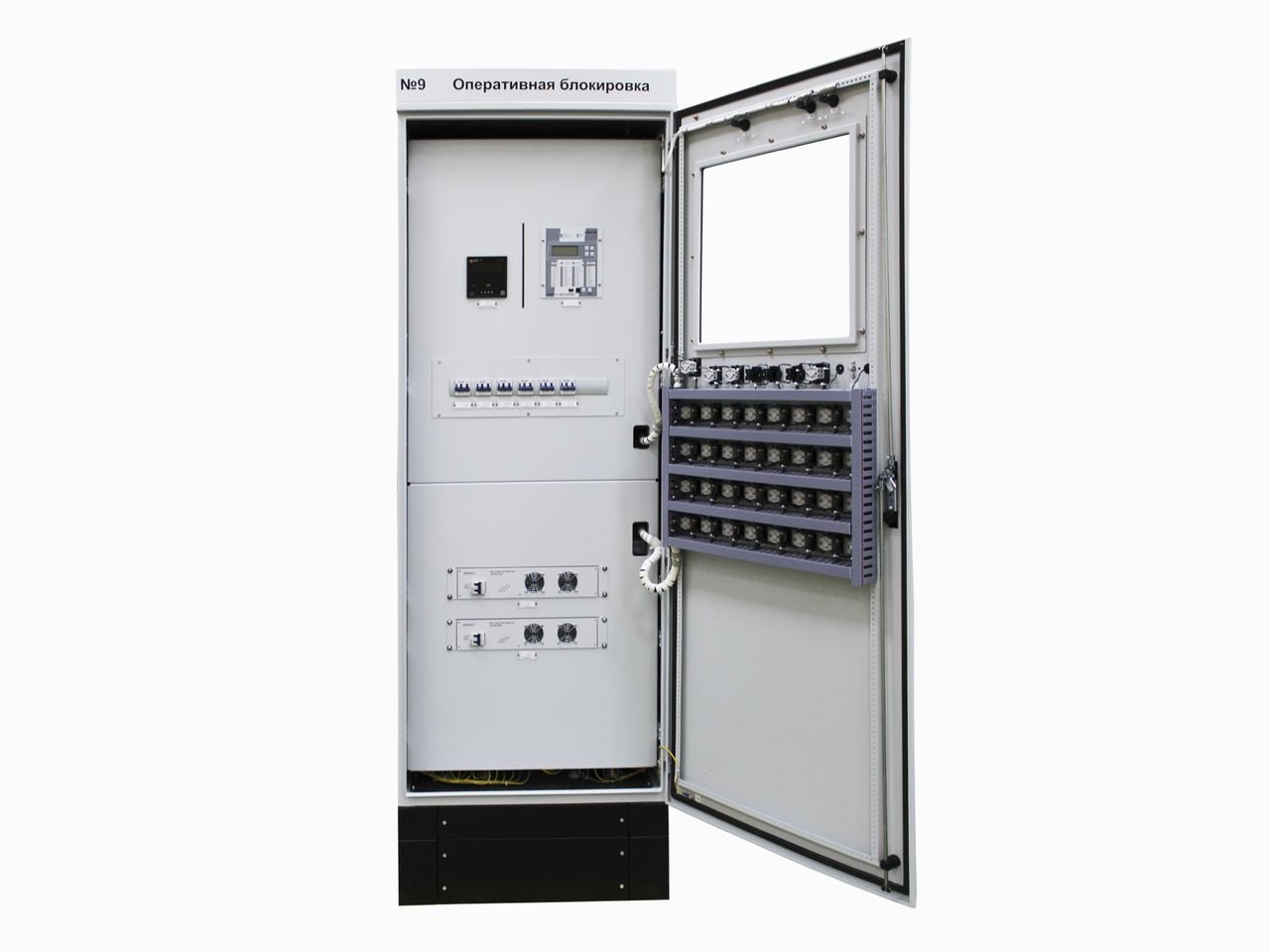

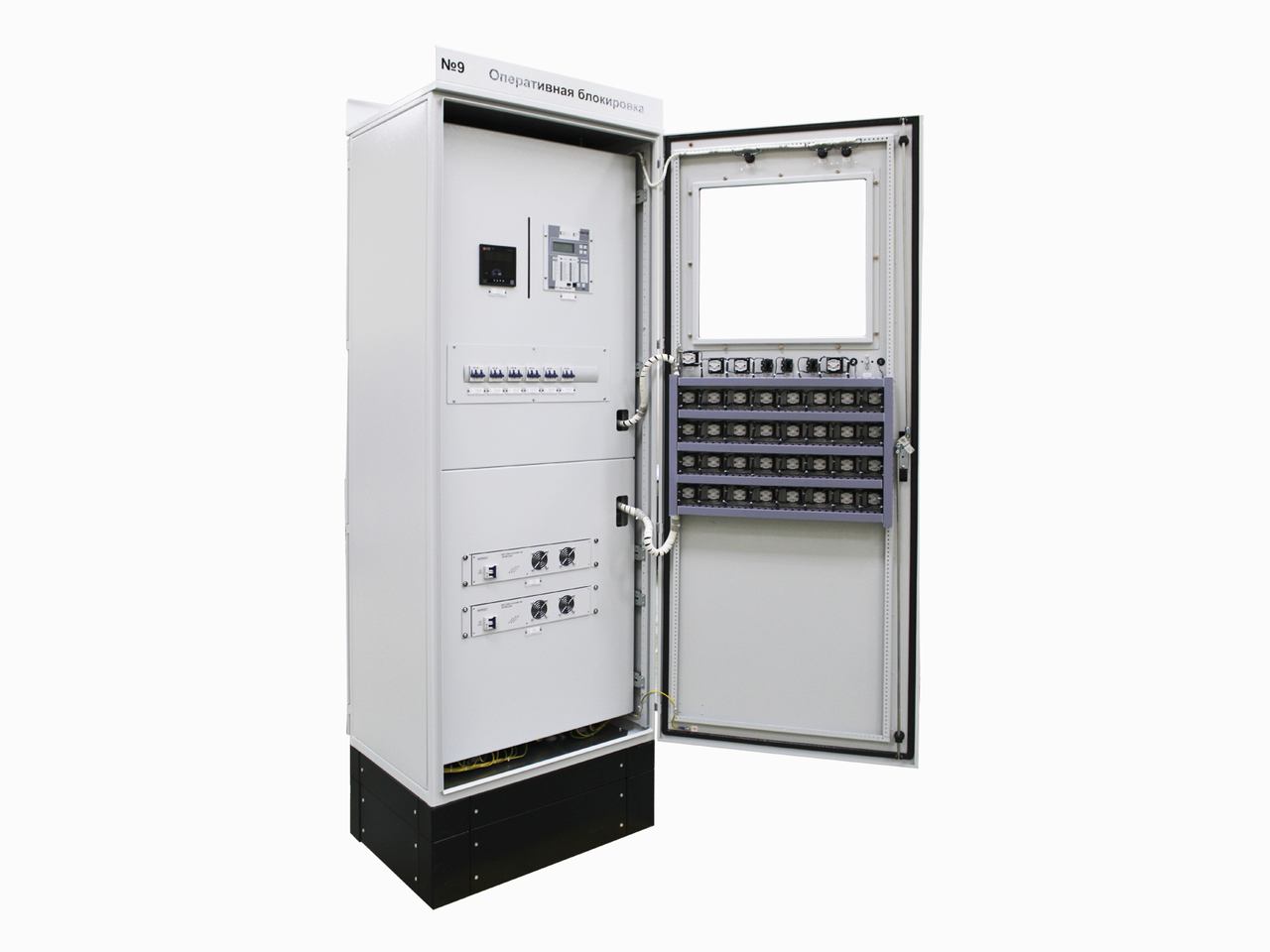

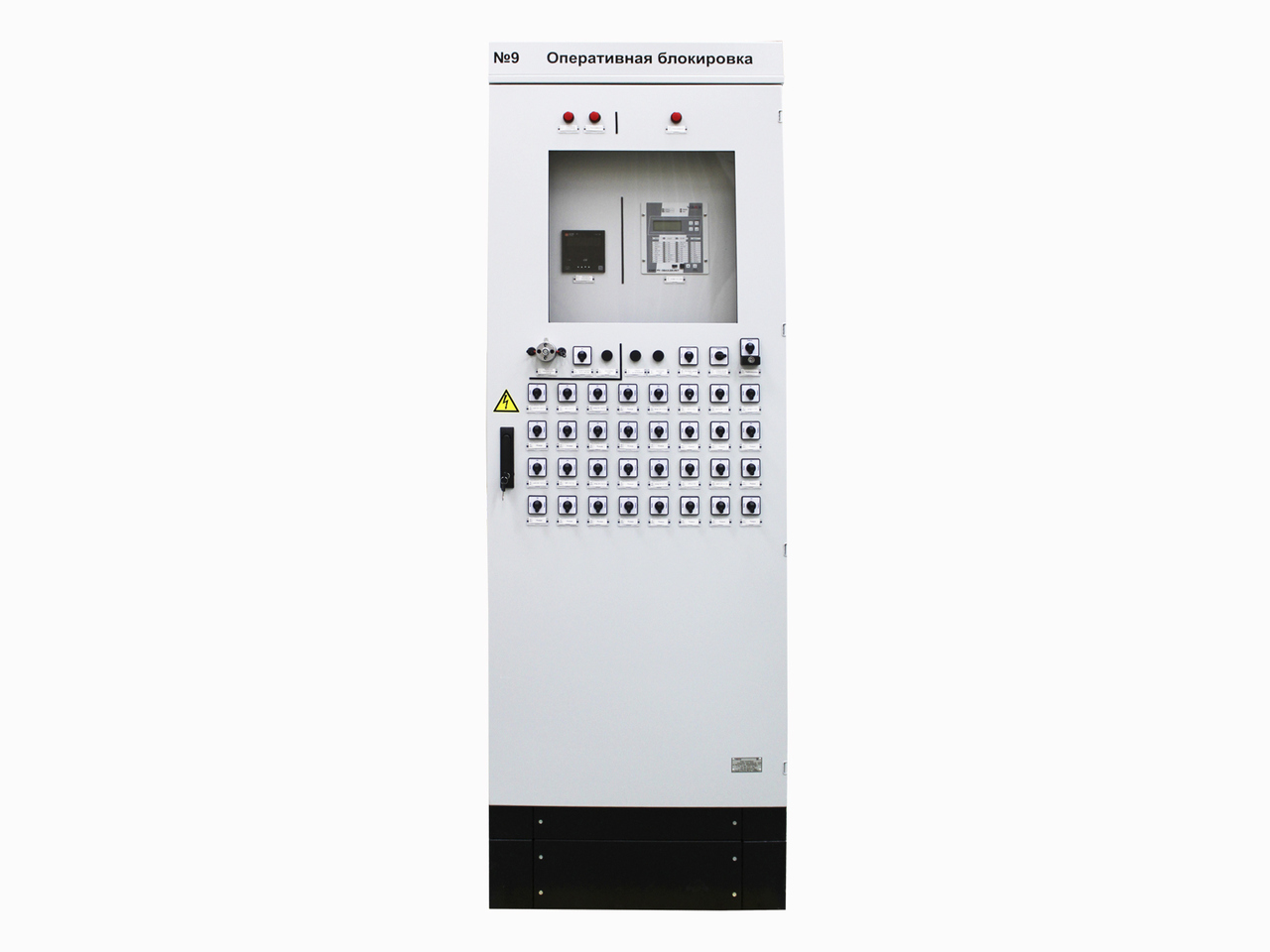

Шкафы (панели) оперативных блокировок ШМОБ/ПМОБ

Шкафы серии ШМОБ предназначены для организации централизованной схемы оперативных блокировок высоковольтных коммутационных аппаратов (КА): выключателей, разъединителей, заземляющих ножей.

Файлы для скачивания доступы в Личном кабинете пользователя

В зависимости от типа исполнения шкафы могут содержать от одного до четырех комплектов. Комплект оперативной блокировки выполнен на базе терминала БЭМП РУ-ОБ4.

информация
опросный лист

Организация логических оперативных блокировок коммутационных аппаратов

Микропроцессорный блок БЭМП РУ-ОБ4 в составе шкафа осуществляет организацию логических оперативных блокировок КА, для чего в нем предусмотрены следующие функции:

  • приема сигналов положения КА через дискретные входы устройства. Блок имеет 76 дискретных входов;
  • индикации положения КА. Положение каждого КА сигнализируется отдельным светодиодом из ряда, размещенного на лицевой панели блока БЭМП РУ-ОБ4;
  • контроля исправности входных цепей КА;
  • логических оперативных блокировок, реализуемых с помощью перезаписываемой гибкой логики, имеющей редактор программной оболочки типа LD-диаграммы. Редактор LD-диаграмм строится на принципах релей-но-контактной логики. Для каждого КА формируется независимые условия логики оперативной блокировки;
  • выдачи отдельных разрешающих сигналов на управление каждым КА с помощью выходных реле устройства;
  • регистрации событий: изменение положения КА, неисправность цепей управления КА, изменение уставок;
  • связи по последовательному каналу с ПК и системой верхнего уровня с поддержкой протокола данных Mod-busRTU; возможность включения устройства в систему мониторинга и управления объекта, для передачи информации о положении КА.

Основные типоисполнения

ШМОБ-01 комплект оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-02 комплект питания ОБР, комплект оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-03 два комплекта оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-04 комплект питания ОБР, два комплекта оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-05 три комплекта оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-06 комплект питания ОБР, три комплекта оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-07 четыре комплекта оперативной блокировки на основе БЭМП РУ-ОБ4
ШМОБ-08 комплект питания ОБР
ШМОБ-09 комплект питания ОБР с вводом от постоянного тока (импульсный БП)
ШМОБ-10  комплект оперативной блокировки на основе БЭМП РУ-ОБ4, комплект питания ОБР с вводом от постоянного тока (импульсный БП)
ШМОБ-11 два комплекта оперативной блокировки на основе БЭМП РУ-ОБ4, комплект питания ОБР с вводом от постоянного тока (импульсный БП)
ШМОБ-12 три комплекта оперативной блокировки на основе БЭМП РУ-ОБ4, комплект питания ОБР с вводом от постоянного тока (импульсный БП)
