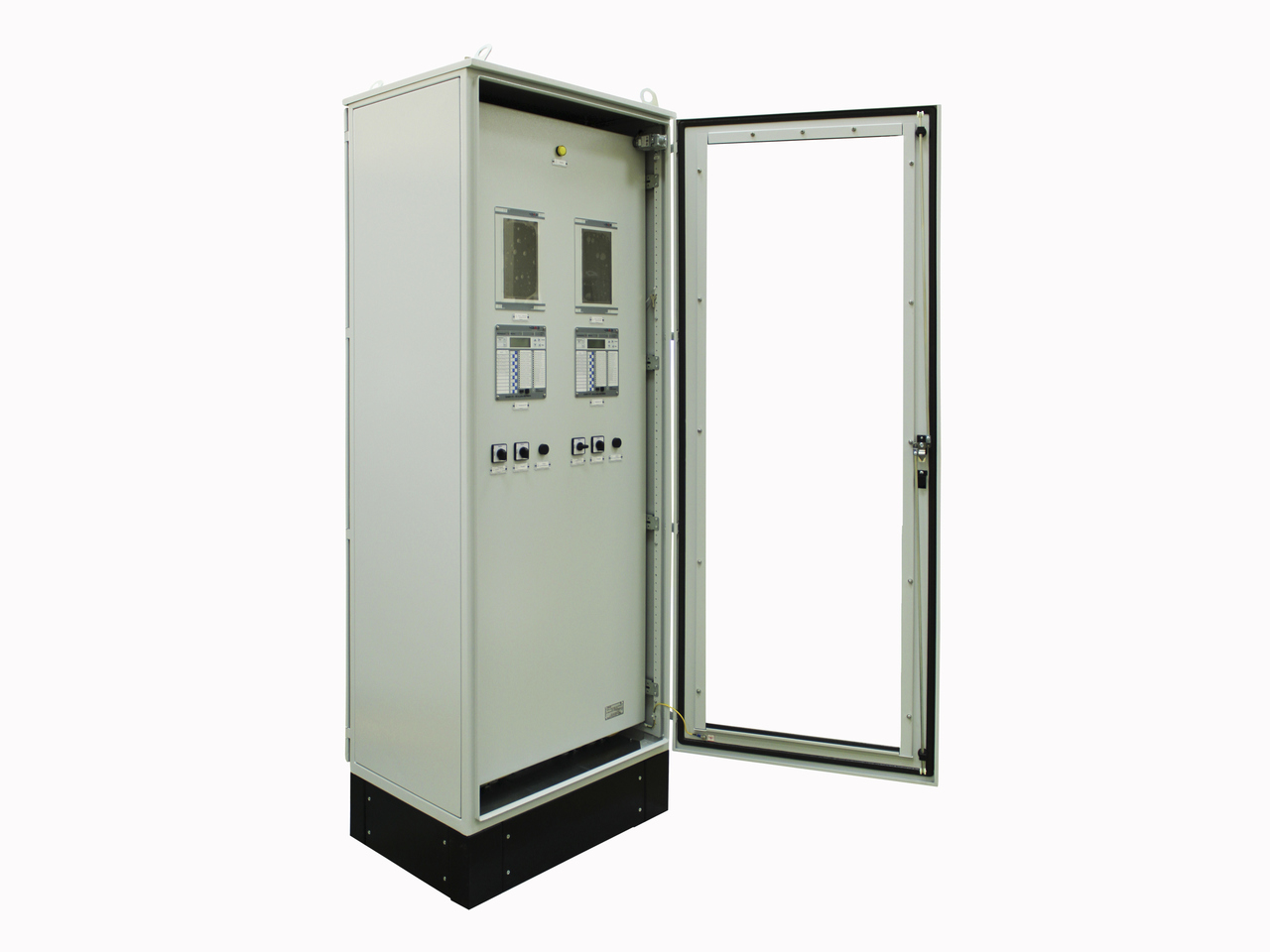

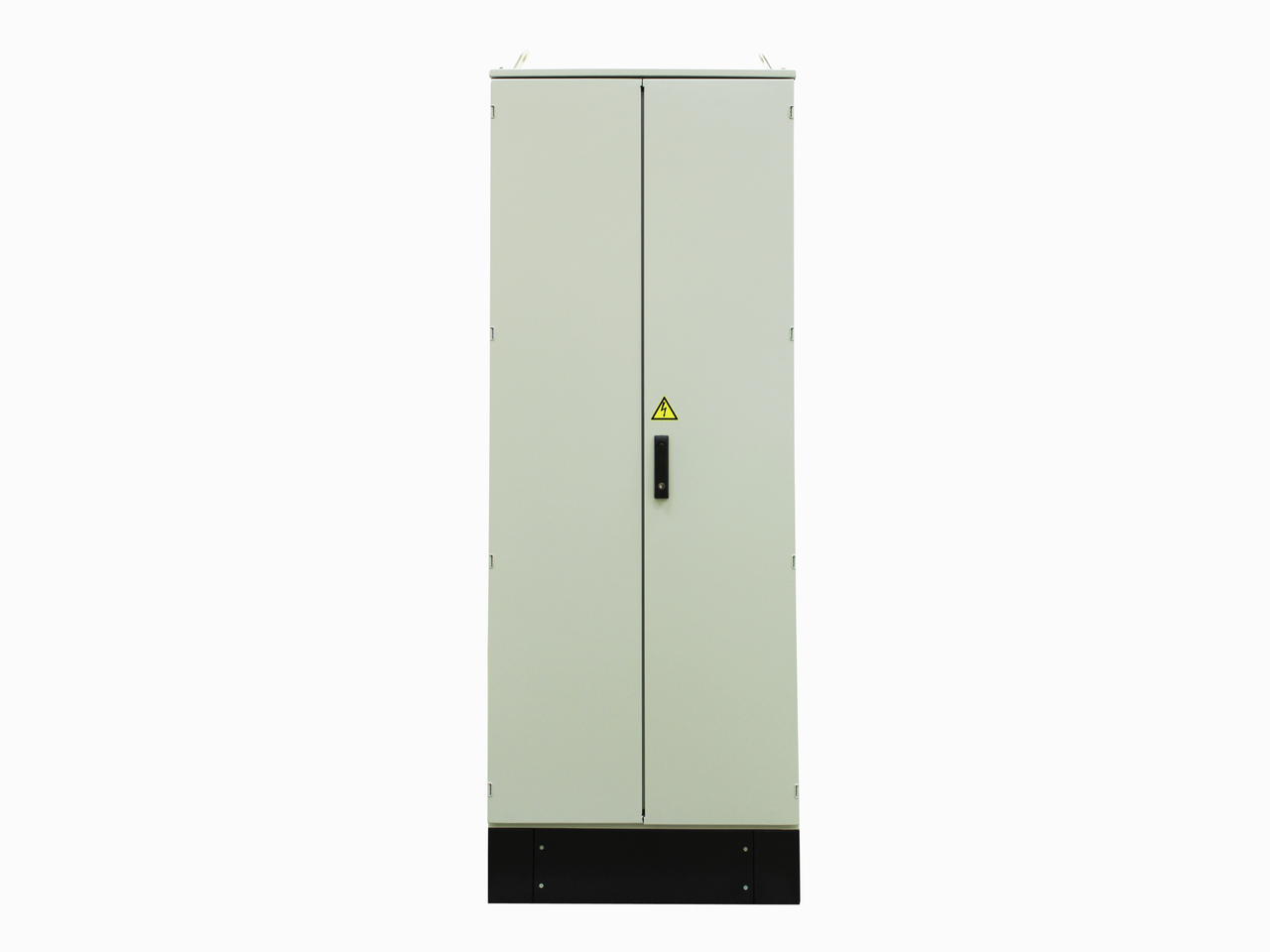

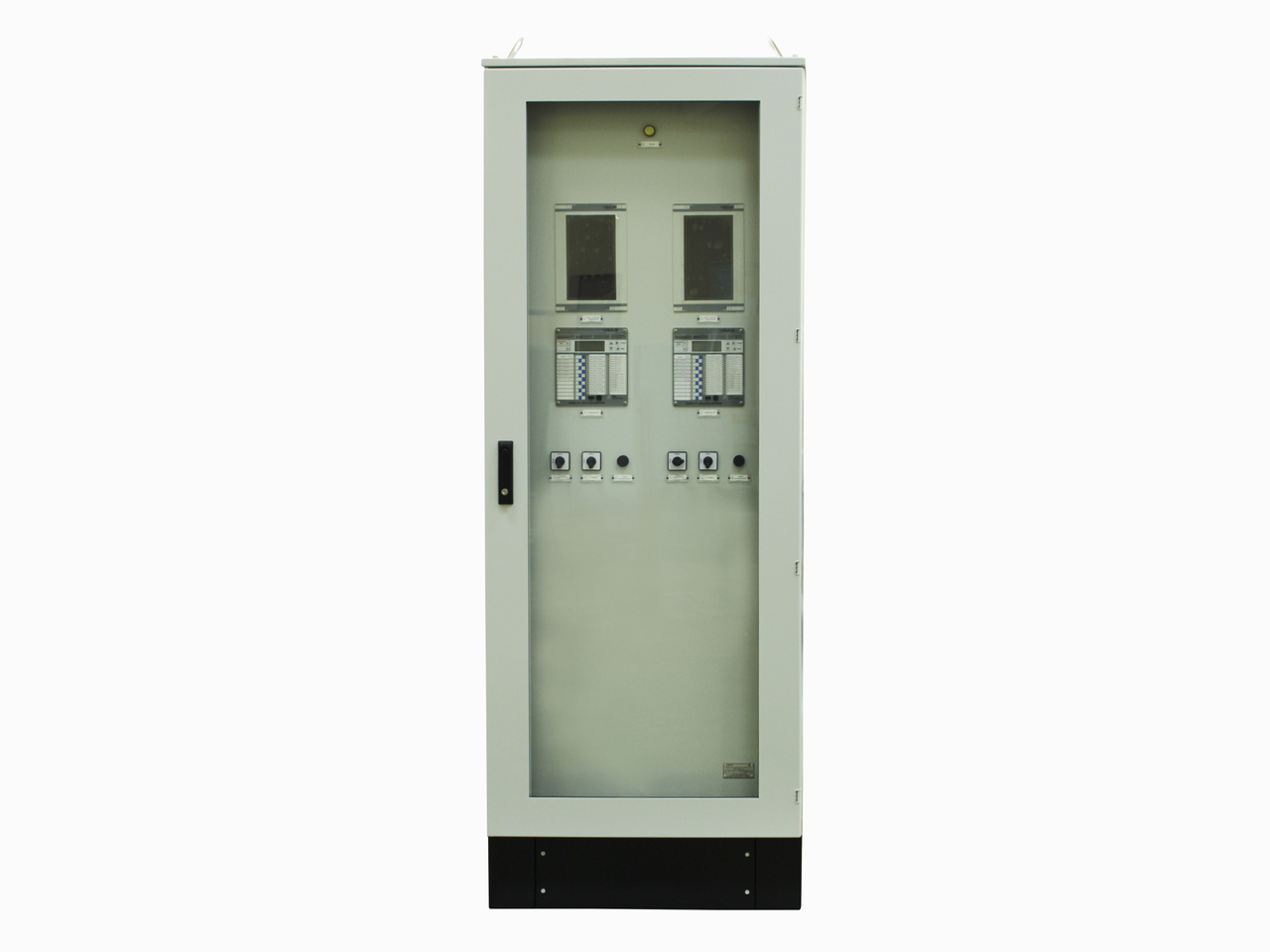

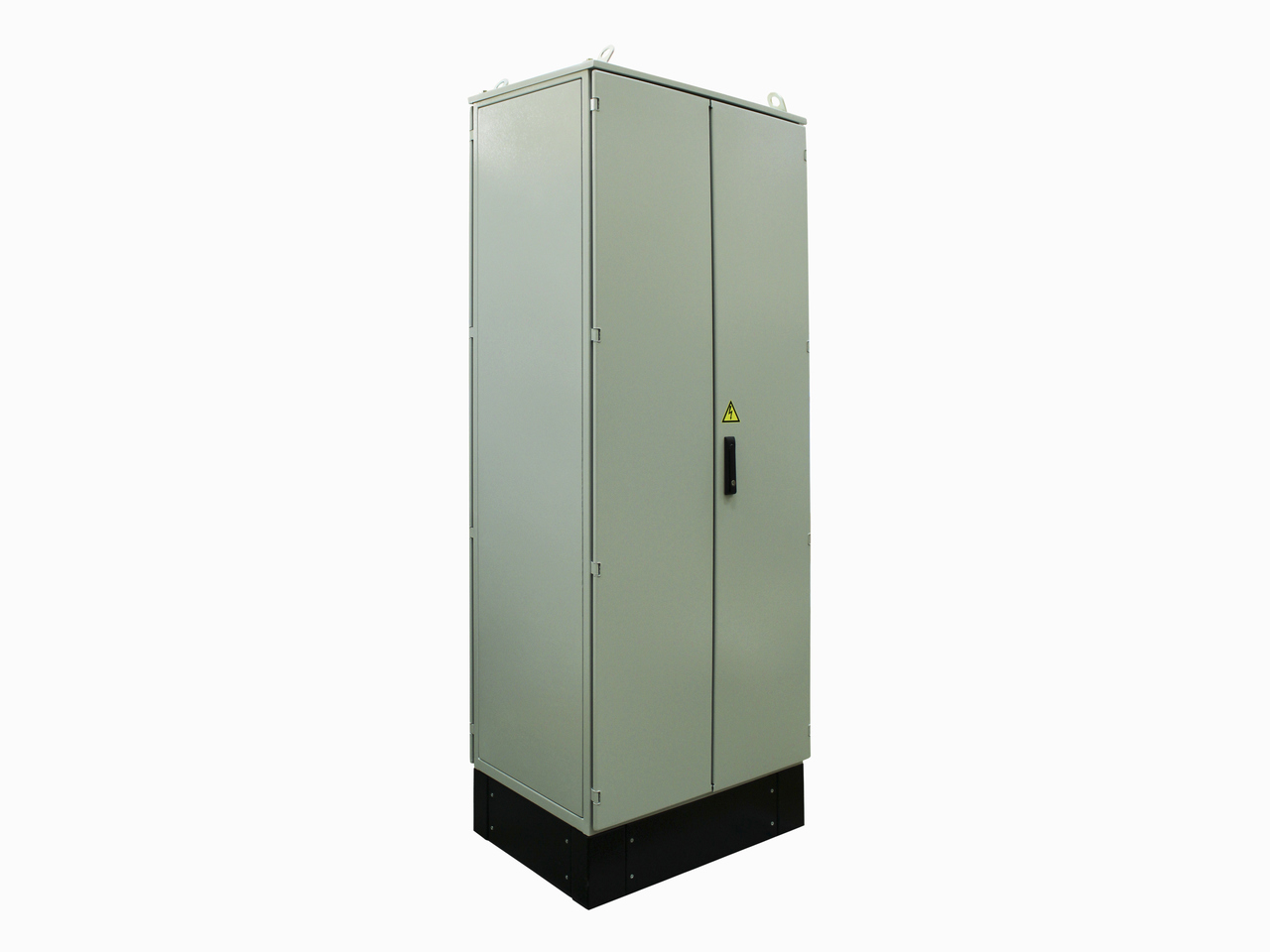

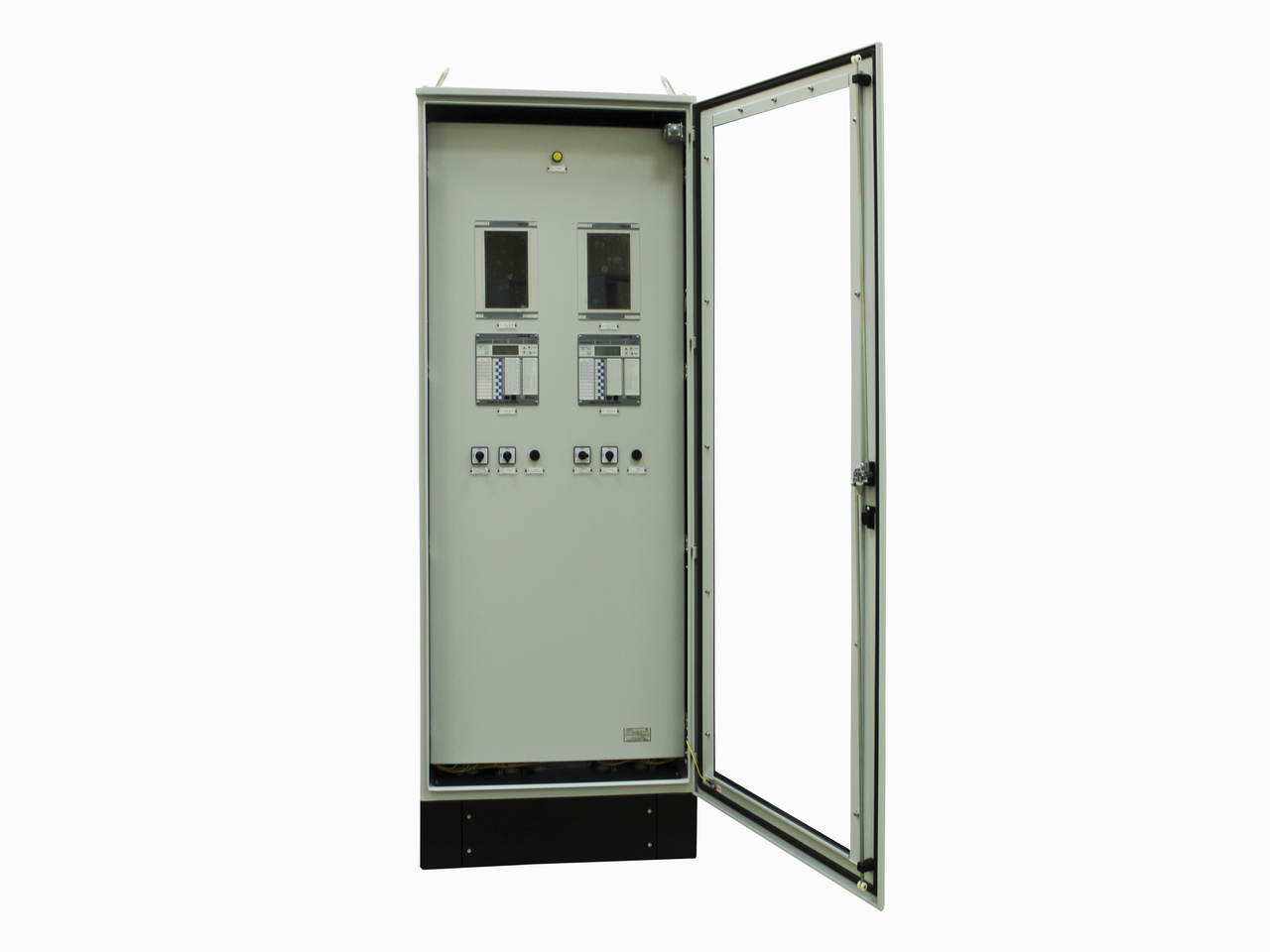

Шкафы системы управления и мониторинга РЗА подстанций ШМСУ
Шкафы обеспечивают полный цикл интеллектуального обслуживания объектов электроэнергетики – от сбора, преобразования и передачи данных с устройств ТМ и РЗА, визуализации аналоговых и дискретных сигналов, аварийных событий и осциллограмм до дистанционного управления, изменения уставок устройств, ведения баз данных, журналов событий и трансляции команд верхнего уровня.
Предназначение
В зависимости от типа исполнения шкафы предназначены для выполнения следующих функций:
- сбора данных с устройств телемеханики и микропроцессорных устройств релейной защиты и автоматики;
- преобразования физических интерфейсов связи;
- передачи данных на верхний уровень по запросу или периодически;
- динамического отображения на экране состояний объектов контроля и управления, контролируемых устройствами релейной защиты;
- дистанционного управления состояниями объектов контроля;
- отображения информационных и аварийных сообщений;
- отображения аварийных событий и осциллограмм, зарегистрированных устройствами релейной защиты;
- динамического отображения текущих значений аналоговых величин и состояний дискретных сигналов;
- дистанционного чтения, изменения конфигурации и уставок устройств релейной защиты;
- генерации и вывода на экран различных отчетов (о действиях пользователей, системных событиях и т.д.);
- хранения исторической информации в базе данных;
- ведения журналов событий, сообщений, осциллограмм, действий пользователей;
- поддержания системы единого времени (СЕВ);
- трансляции команд управления с верхнего уровня в устройства релейной защиты;
- организации разделения доступа пользователей к работе со шкафом.
Основные типоисполнения
I архитектура
| Типоисполнение | Назначение |
| ШМСУ-90, -95 | Преобразование дискретных сигналов маслонаполненного оборудования 6-220 кВ |
| ШМСУ-91, -96 | Преобразование дискретных сигналов коммутационных аппаратов 6-220 кВ |
| ШМСУ-92, -97 | Преобразование дискретных сигналов коммутационных аппаратов и выключателя 6-220 кВ |
| ШМСУ-93, -98 | Преобразование аналоговых и дискретных сигналов 6-35 кВ (Ia, Ib, Ic, 3I0/Iотб, Ua, Ub, Uc, Uкнтр) |
| ШМСУ-94, -99 | Преобразование аналоговых и дискретных сигналов 6-220 кВ (Ia, Ib, Ic; Ua, Ub, Uc, Uни, Uик) |
| ШМСУ-100, -106, -112 | Преобразование дискретных сигналов маслонаполненного оборудования 6-220 кВ, преобразование аналоговых и дискретных сигналов 6-35 кВ (Ia, Ib, Ic, 3I0/Iотб, Ua, Ub, Uc, Uкнтр) |
| ШМСУ-101, -107, -113 | Преобразование дискретных сигналов коммутационных аппаратов 6-220 кВ, преобразование аналоговых и дискретных сигналов 6-35 кВ (Ia, Ib, Ic, 3I0/Iотб, Ua, Ub, Uc, Uкнтр) |
| ШМСУ-102, -108, -114 | Преобразование дискретных сигналов коммутационных аппаратов и выключателя 6-220 кВ, преобразование аналоговых и дискретных сигналов 6-35 кВ (Ia, Ib, Ic, 3I0/Iотб, Ua, Ub, Uc, Uкнтр) |
| ШМСУ-103, -109, -115 | Преобразование дискретных сигналов маслонаполненного оборудования 6-220 кВ, преобразование аналоговых и дискретных сигналов 6-220 кВ (Ia, Ib, Ic; Ua, Ub, Uc, Uни, Uик) |
| ШМСУ-104, -110, -116 | Преобразование дискретных сигналов коммутационных аппаратов 6-220 кВ, преобразование аналоговых и дискретных сигналов 6-220 кВ (Ia, Ib, Ic; Ua, Ub, Uc, Uни, Uик) |
| ШМСУ-105, -111, -117 | Преобразование дискретных сигналов коммутационных аппаратов и выключателя 6-220 кВ, преобразование аналоговых и дискретных сигналов 6-220 кВ (Ia, Ib, Ic; Ua, Ub, Uc, Uни, Uик) |
| ШМСУ-120, -121, -122, -123 | Контроль и управление присоединениями |
