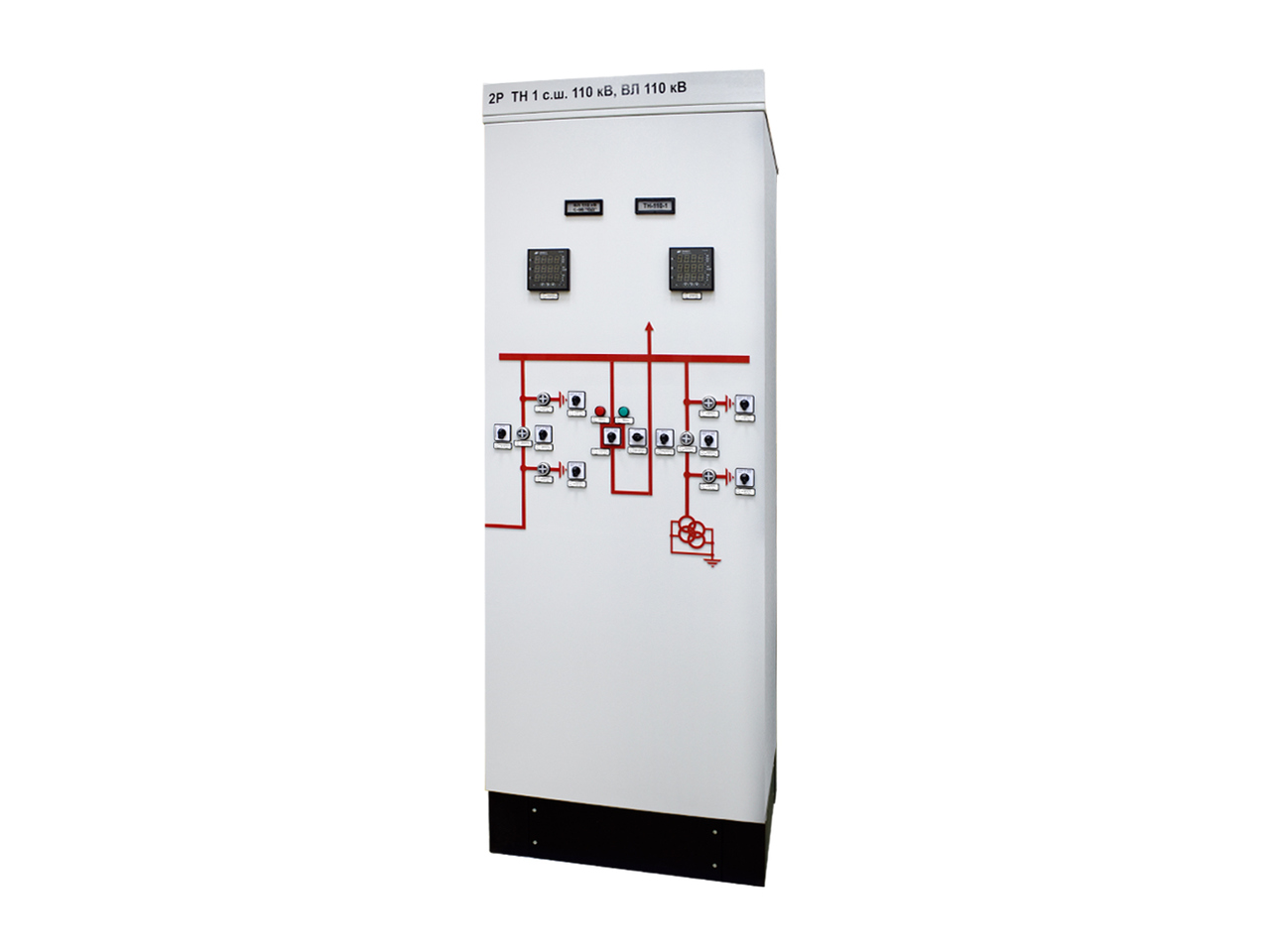

Шкафы организации цепей трансформатора напряжения ШМТН
В зависимости от типоисполнения шкафы предназначены для индикации напряжения секции, контроля цепей напряжения и образования шинок цепей питания оперативной блокировки.
Комплект ТН 6-35 кВ двух секций шин выполняет следующие функции:
- измерения и индикации различных напряжений секций шин;
- организации цепей напряжения для учета электроэнергии и РЗА;
- светосигнальной и указательной индикации неисправностей в цепях напряжения;
- контроля напряжения "разомкнутого треугольника".
Комплект ТН 110-220 кВ двух секций шин выполняет следующие функции:
- измерения и индикации различных напряжений секций шин;
- организации цепей напряжения для учета электроэнергии и РЗА;
- светосигнальной и указательной индикации неисправностей в цепях напряжения;
- контроля напряжения небаланса.
Переключение между различными режимами индикации напряжения секций осуществляется кулачковыми переключателями.
Основные типоисполнения
I архитектура
| Типоисполнение | Назначение |
| ШМТН-01, -02 | Организация цепей напряжения от двух трансформаторов напряжения 110-220 кВ |
| ШМТН-03 | Организация цепей напряжения от двух трансформаторов напряжения 6-35 кВ |
| ШМТН-04 | Питание цепей оперативной блокировки с вводом от постоянного тока, организация цепей напряжения от двух трансформаторов напряжения 110-220 кВ |
| ШМТН-06 | Организация цепей напряжения от двух трансформаторов напряжения 110-220 кВ, организация цепей напряжения от двух трансформаторов напряжения 6-35 кВ |
| ШМТН-07 | Организация цепей напряжения трансформатора напряжения 35 кВ |
| ШМТН-08 | Питание цепей оперативной блокировки с вводом от постоянного тока, организация цепей напряжения от двух трансформаторов напряжения 6-35 кВ |
| ШМТН-09 | Защита и автоматика трансформатора напряжения 6-35 кВ, организация цепей напряжения от двух трансформаторов напряжения 6-35 кВ |
| ШМТН-11, -12, -13, -14, -15 | Организация цепей напряжения с помощью реле положения разъединителей |
