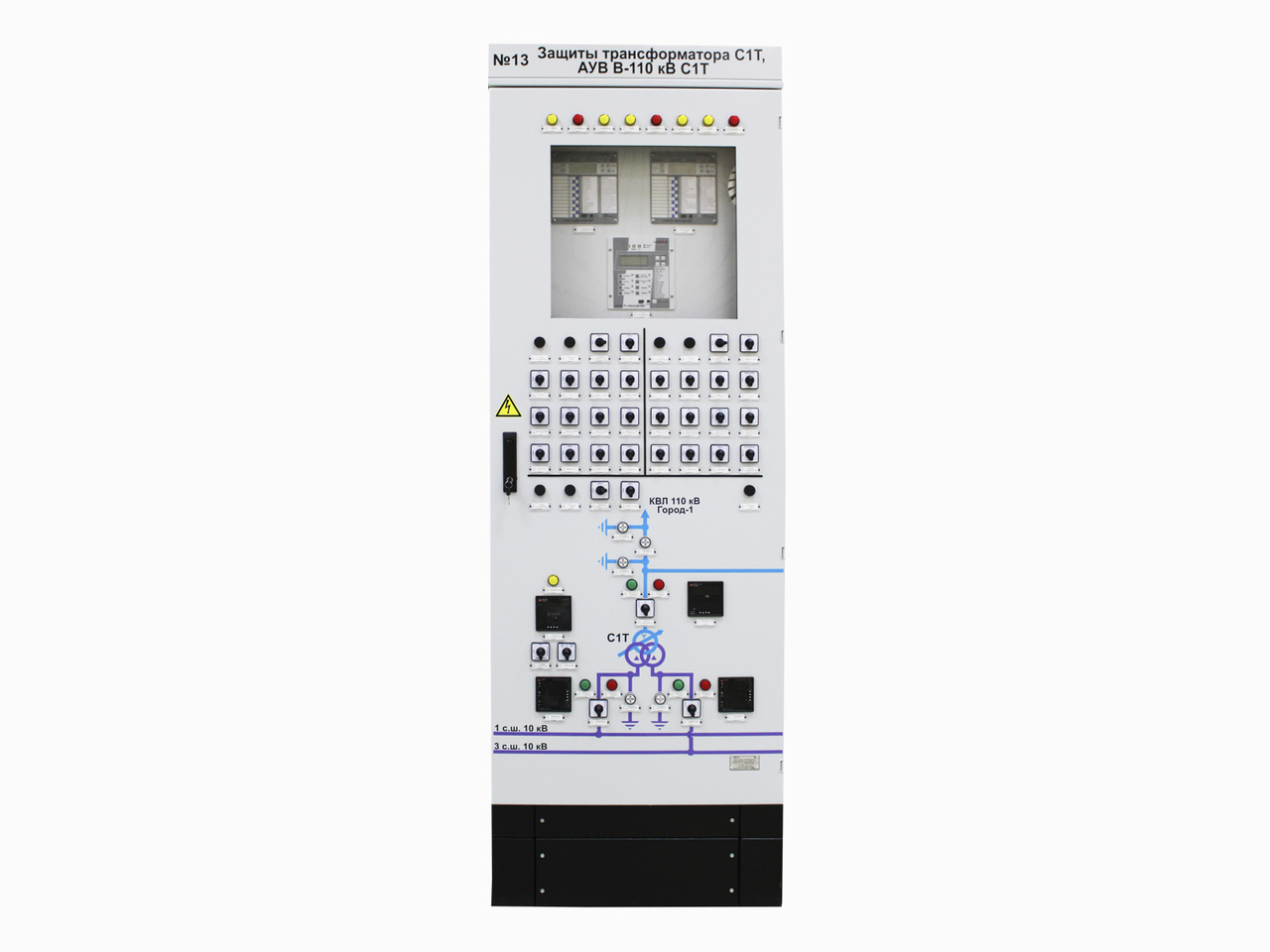

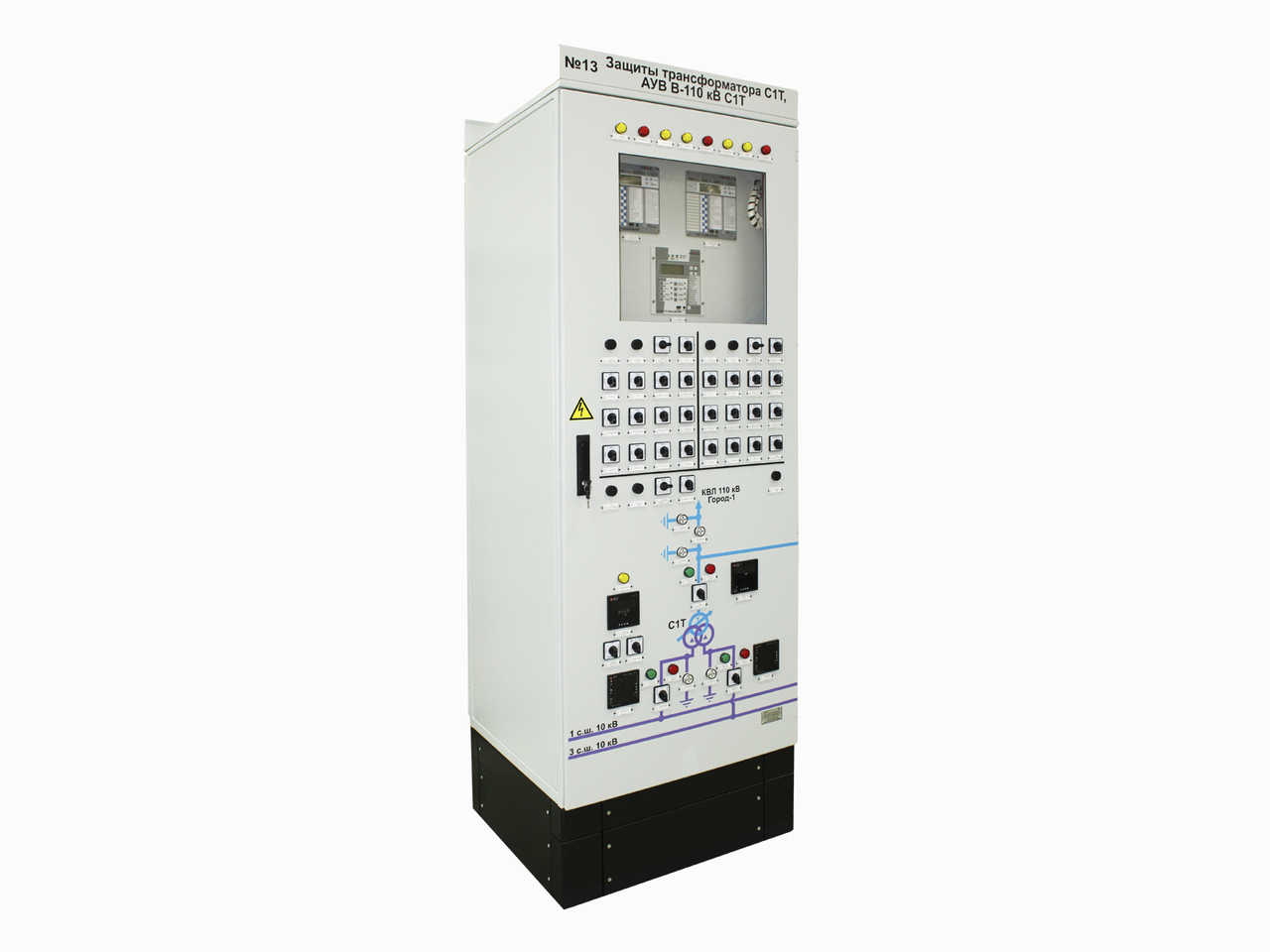

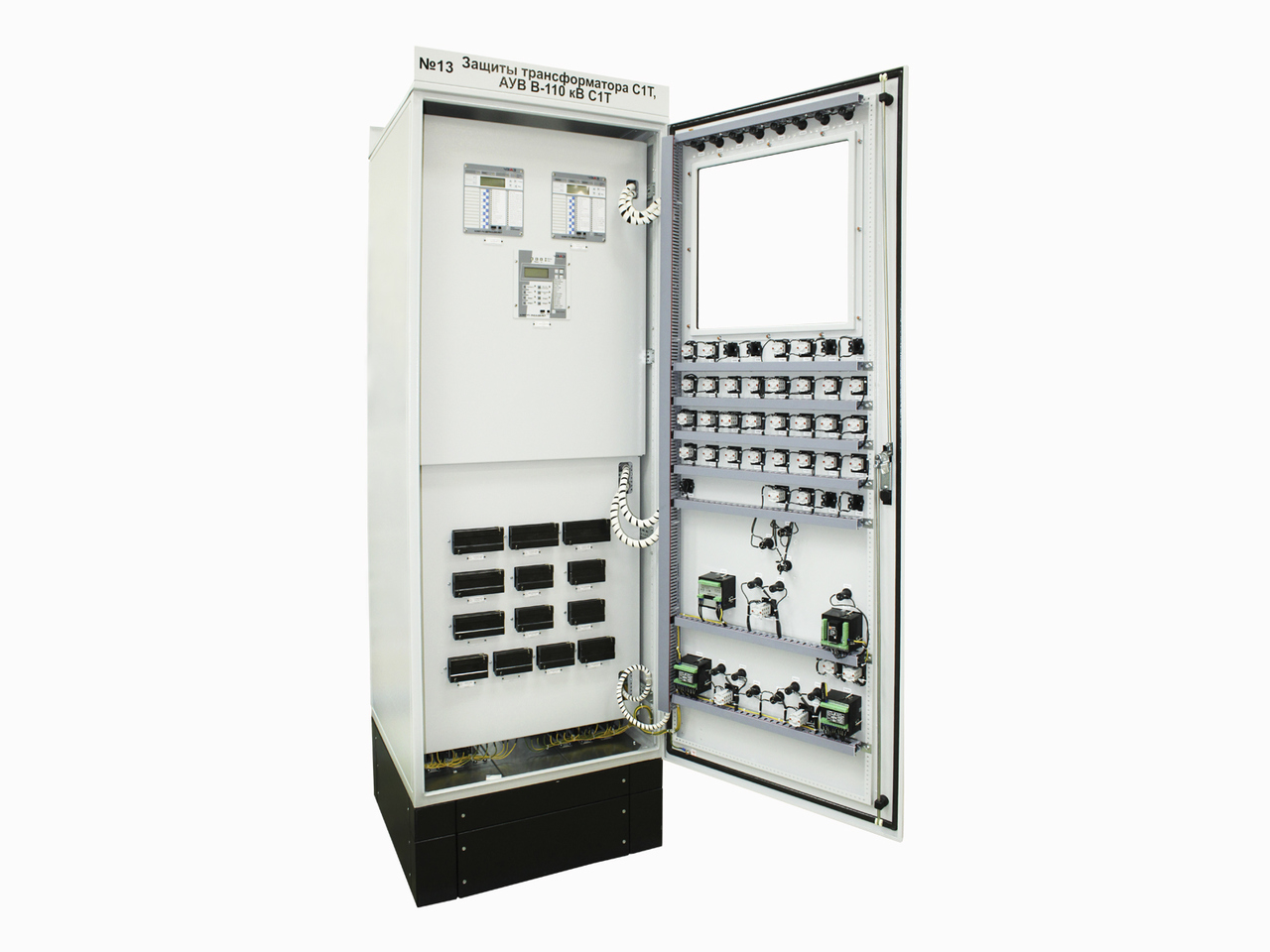

Шкафы защиты трансформатора ШМЗТ
В зависимости от типоисполнения шкафы предназначены для выполнения следующих функций:
- основных защит трехобмоточного и двухобмоточного трансформаторов (с четырьмя возможными сторонами ВН, СН, НН1, НН2) с возможностью переключения на цепи обходного выключателя;
- резервных защит трехобмоточного и двухобмоточного трансформатора стороны ВН;
- регулирования коэффициента трансформации под нагрузкой;
- резервных защит трехобмоточного и двухобмоточного трансформатора и автоматики управления выключателем стороны ВН;
- релейной защиты и автоматики вводов СН или НН (НН1, НН2).
Шкафы серии ШМЗТ подразделяются на две категории в зависимости от типа трансформатора:
- ШМЗТ2 предназначены для защиты двухобмоточных трансформаторов классом напряжения 6-220 кВ;
- ШМЗТ3 предназначены для защиты двухобмоточных трансформаторов с расщепленной обмоткой НН и трехобмоточных трансформаторов классом напряжения 6-220 кВ.
Основные типоисполнения ШМЗТ2
I архитектура
| Типоисполнение | Назначение |
| ШМЗТ2-31, -41, -61, -70 | Основная защита трансформатора |
| ШМЗТ2-32, -42 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-33, -43 | Основная защита трансформатора, автоматика регулирования напряжения под нагрузкой, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-34, -44, 65 | Основная защита трансформатора, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ2-35, -45 | Основная защита трансформатора, автоматика регулирования напряжения под нагрузкой, резервная защита трансформатора, автоматика управления выключателем, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ2-36, 46 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ2-37, -38, -48, -49 | Резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-47 | Автоматика регулирования напряжения под нагрузкой, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-52 | Основная защита трансформатора, питание электромагнитов управления выключателя от конденсаторов, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-53 | Основная защита трансформатора, автоматика управления отделителем, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-62 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-63 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ2-64 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой, защита и автоматика вводного выключателя 6‑35 кВ |
| ШМЗТ2-66 | Основная защита трансформатора, автоматика регулирования напряжения под нагрузкой, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ2-67, -71 | Резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ2-68 | Резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ2-69 | Резервная защита трансформатора, автоматика управления выключателем, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ2-72 | Основная защита трансформатора, автоматика управления выключателем, резервная защита трансформатора, защита и автоматика вводного выключателя 6-35 кВ |
Основные типоисполнения ШМЗТ3
I архитектура
| Типоисполнение | Назначение |
| ШМЗТ3-20, 21 | Защита трансформатора (ближнее резервирование) |
| ШМЗТ3-32, -42 | Основная защита трансформатора |
| ШМЗТ3-62, -82 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ3-63, -83 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ3-64 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ3-65 | Основная защита трансформатора, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ3-66 | Основная защита трансформатора, автоматика регулирования напряжения под нагрузкой, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ3-67, -71, -88 | Резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ3-68 | Резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ3-69 | Резервная защита трансформатора, автоматика управления выключателем, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ3-72 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, защита и автоматика вводного выключателя 6-35 кВ |
| ШМЗТ3-92 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, питание электромагнитов управления выключателя от конденсаторов |
| ШМЗТ3-93 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика управления отделителем |
| ШМЗТ3-94 | Резервная защита трансформатора, автоматика управления выключателем, питание электромагнитов управления выключателя от конденсаторов |
| ШМЗТ3-95 | Резервная защита трансформатора, автоматика управления выключателем, автоматика управления отделителем |
II архитектура
| Типоисполнение | Назначение |
| ШМЗТ3-161 | Основная защита трансформатора |
| ШМЗТ3-162 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем |
| ШМЗТ3-163 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой |
| ШМЗТ3-164 | Основная защита трансформатора, резервная защита трансформатора, автоматика управления выключателем, автоматика регулирования напряжения под нагрузкой, защита и автоматика присоединения 6-35 кВ |
